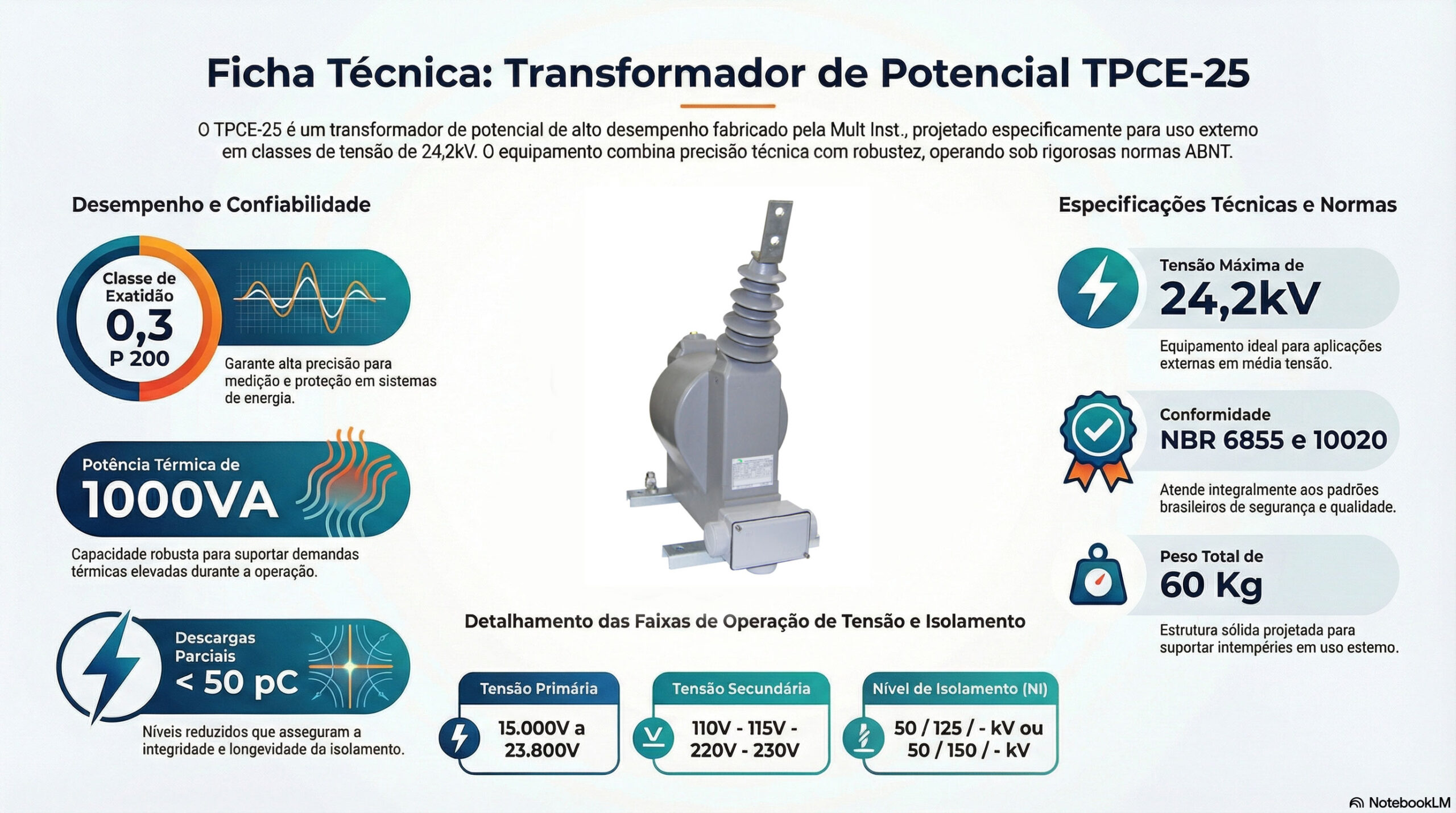

Em sistemas industriais de alta criticidade, a precisão na medição de energia transcende a simples leitura de dados; ela constitui o alicerce da segurança e da viabilidade econômica operacional. O transformador de potencial TPCE-25, desenvolvido pela Mult Inst., constitui um componente crítico para o setor de 24,2 kV, oferecendo uma solução de alta confiabilidade projetada especificamente para blindar a rede contra as instabilidades do ambiente externo. Em um cenário onde a continuidade do serviço é imperativa, este equipamento surge como o guardião da integridade elétrica.
A Barreira dos 24,2 kV: Potência em Uso Externo
A classe de tensão de 24,2 kV exige uma barreira dielétrica intransigente, especialmente em instalações de uso externo sujeitas a intempéries e poluição ambiental. O TPCE-25 atesta sua integridade estrutural ao apresentar um Nível de Isolamento (NI) de 50 / 125 / – kV ou 50 / 150 / – kV, parâmetros fundamentais que definem sua capacidade de suportar impulsos atmosféricos e sobretensões de manobra. Superar o desafio técnico da exposição externa requer essa robustez no isolamento, garantindo que a estabilidade térmica e a solicitação mecânica não comprometam a operação sob condições climáticas adversas.
Precisão Cirúrgica: A Classe de Exatidão 0,3 P 200
No rigoroso universo da engenharia elétrica, a exatidão não é um detalhe, mas uma exigência para o faturamento justo e a proteção eficaz do sistema. O TPCE-25 opera na classe de exatidão 0,3 P 200, o que significa que ele mantém sua margem de erro de apenas 0,3% mesmo quando submetido a um fardo (potência de precisão) de 200 VA. Esse desempenho é um indicador direto da alta qualidade do projeto de seu núcleo magnético. Em grandes operações industriais, qualquer desvio mínimo em medições de escala pode resultar em prejuízos financeiros vultosos ou no retardo do acionamento de sistemas de proteção.
“Exatidão: 0,3 P 200 — Onde cada detalhe na medição de tensão primária (15000 V a 23800 V) define a eficiência do sistema.”
O Segredo da Longevidade: Descargas Parciais Mínimas
Um dos indicadores mais críticos da saúde de um transformador é o nível de descargas parciais, que no TPCE-25 é inferior a 50 pC (picocoulombs). Este índice de excelência é alcançado através do processo de moldagem a vácuo em resina epóxi, que elimina microbolhas e vazios internos onde gases ionizados poderiam degradar o material. Para o especialista, baixas descargas parciais representam um isolamento superior e uma vida útil significativamente estendida, prevenindo falhas catastróficas causadas pela erosão gradual do dielétrico.
Versatilidade de Saída: Adaptando-se ao Sistema
A flexibilidade técnica é essencial para que projetistas integrem diversos equipamentos de medição e proteção com eficiência. O TPCE-25 oferece versatilidade superior ao disponibilizar suporte para os Grupos de Ligação 1 ou 2, permitindo sua aplicação em diferentes topologias de instalação (fase-fase ou fase-terra). Essa adaptabilidade é complementada por uma vasta gama de tensões secundárias, incluindo 115/\sqrt{3} V, 110 V, 115 V, 220 V e 230 V, tornando-o compatível com variados padrões de painéis e dispositivos de controle.
Robustez em 60 kg de Engenharia Brasileira
Com um peso de 60 kg, o TPCE-25 reflete a solidez de sua construção e o volume de materiais de alta performance empregados. Essa massa é resultado da aplicação de resina cicloalifática, ideal para o uso externo, e de condutores dimensionados para suportar uma potência térmica de 1000 VA sem superaquecimento. Além disso, a total conformidade com as normas ABNT (NBR 6855 e NBR 10020) assegura que o equipamento atende aos rigorosos padrões de desempenho exigidos para a operação padronizada no Sistema Interligado Nacional (SIN).
O TPCE-25 da Mult Inst. representa o equilíbrio técnico ideal entre potência térmica e precisão. Ele traduz tensões primárias elevadas — de 15.000 V a 23.800 V — em dados precisos que alimentam a inteligência da gestão energética industrial.
