1.0 Introdução: Mais do que Apenas uma Caixa Cinza
À primeira vista, o TCI151 parece um objeto industrial comum: uma caixa termoplástica cinza que pesa apenas 1 quilo. Ele não tem luzes piscantes nem interfaces complexas. Mas o que um componente tão modesto, projetado para ser montado dentro de um painel e nunca mais ser visto, poderia realmente fazer? A resposta é que suas funções são surpreendentemente críticas e poderosas, tornando-o um verdadeiro herói anônimo da engenharia elétrica.
2.0 Ponto 1: A Mágica da Redução: Transformando o Perigoso em Gerenciável
Ele não aumenta a energia — ele a torna segura para medir.

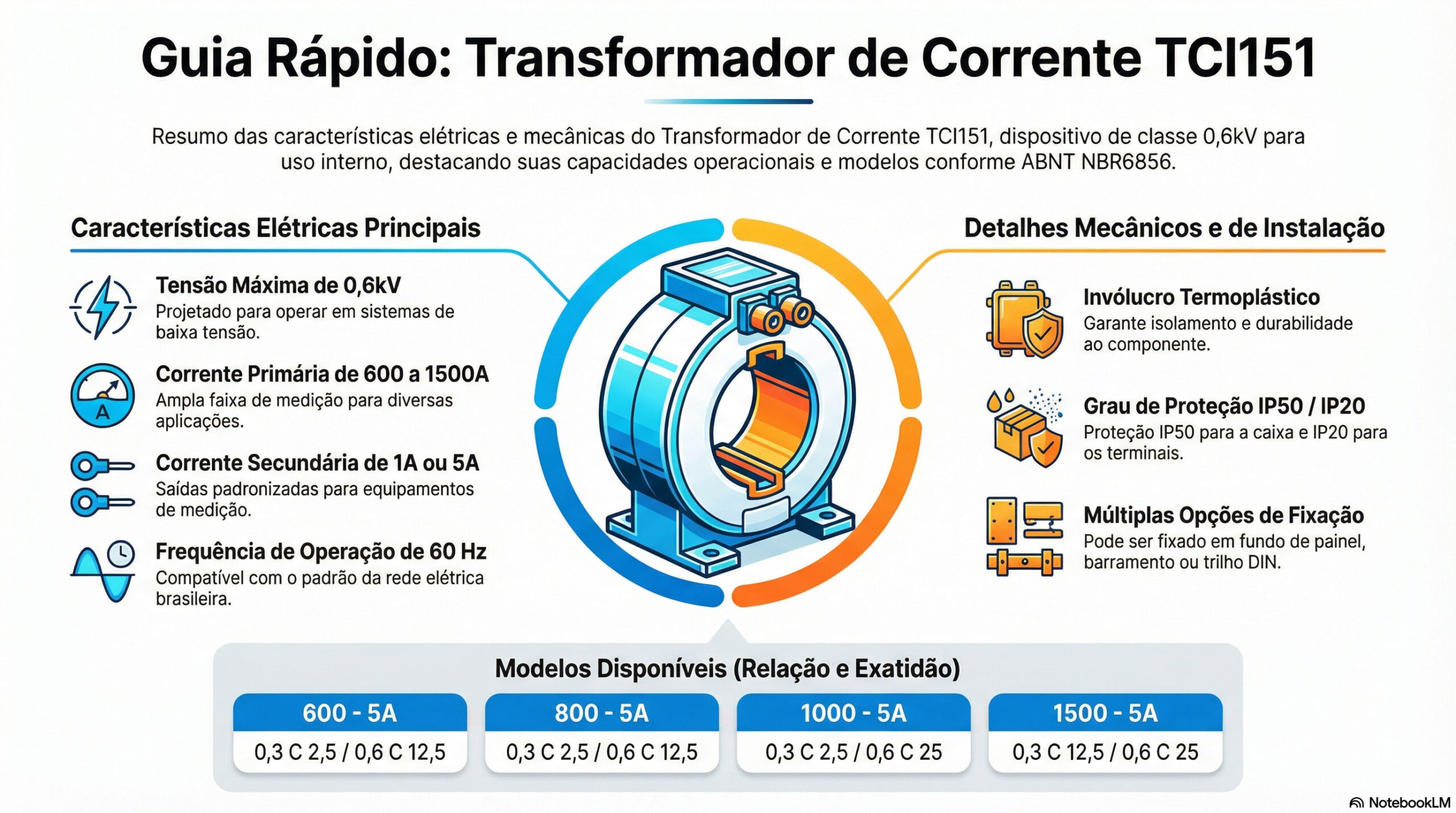

Ao contrário do que a maioria pensa sobre transformadores, a principal função do TCI151 não é aumentar, mas sim reduzir drasticamente a corrente. Ele capta uma corrente primária altíssima, que pode variar de 600 a 1500 Amperes (A) em frequências padrão de 50/60Hz, e a converte em uma corrente secundária segura e perfeitamente proporcional de apenas 1A ou 5A. O modelo na imagem, por exemplo, possui uma “Relação” de 800 – 5A. Isso significa que para cada 800 Amperes que fluem pelo condutor principal, ele gera um sinal espelhado de apenas 5 Amperes em seus terminais. Essa redução é crucial, pois permite que instrumentos de medição e relés de proteção, que seriam instantaneamente vaporizados pela corrente principal, monitorem sistemas de alta potência com total segurança e precisão.
3.0 Ponto 2: Força Bruta em um Pacote Compacto
Pesa 1 kg, mas lida com a fúria de um curto-circuito.
O contraste entre o peso do dispositivo e sua capacidade de suportar falhas elétricas é onde sua engenharia brilha. Para entender sua robustez, é preciso saber o que significa enfrentar um curto-circuito: é um ataque duplo de forças físicas. Suas especificações revelam como ele sobrevive a ambas.
Primeiro, há a Corrente Dinâmica (Id), que mede a capacidade de resistir às forças eletromecânicas — o violento solavanco físico causado pelo pico instantâneo da corrente. O TCI151 suporta um pico de 2,5 x It, garantindo que não será fisicamente despedaçado.
Segundo, há a Corrente Térmica (It), que define a capacidade de suportar os efeitos do aquecimento intenso. Ele pode tolerar 40 x In (40 vezes sua corrente nominal, ou In, a corrente para a qual foi projetado operar continuamente) por um segundo. Isso impede que seus componentes internos derretam antes que os disjuntores possam atuar. Em resumo, este quilo de termoplástico é um guardião silencioso, projetado para suportar as falhas mais catastróficas de um sistema elétrico sem se desintegrar.
4.0 Ponto 3: A Obsessão pela Precisão
Não basta medir, é preciso ter certeza absoluta.
Além de lidar com força bruta, o TCI151 é um instrumento de alta precisão. Sua especificação de “Exatidão”, 0,3 C 12,5, é uma densa declaração de sua capacidade. Vamos decompô-la:
- 0,3: Esta é a classe de exatidão. Significa que o erro na medição da corrente é de, no máximo, ±0,3% em relação ao valor real. Em aplicações de faturamento, um erro maior que este pode significar milhares de reais em perdas ou cobranças indevidas ao longo do tempo.
- C: Esta letra geralmente indica a classe de aplicação do transformador, distinguindo-o como um dispositivo para “Medição” (do inglês, Current ou Commercial), em oposição a classes de “Proteção” (P), que têm requisitos diferentes.
- 12,5: Este é o dado mais crítico para um engenheiro: a carga nominal (ou burden) em Volt-Amperes (VA). Isso significa que o TCI151 mantém sua precisão de 0,3% contanto que a carga total dos instrumentos conectados a ele (medidores, relés, etc.) não exceda 12,5 VA. É um lembrete de que a precisão no mundo real é condicional, e o TCI151 garante seu desempenho dentro de limites de engenharia bem definidos.
5.0 Ponto 4: Uma Personalidade Dupla de Proteção
Sua proteção revela exatamente onde ele deve viver.
O “Grau de Proteção” (IP) do TCI151 revela um design inteligente e intencional. Ele possui duas classificações distintas: IP 50 para o invólucro e IP 20 para os terminais. O IP50 significa que o corpo principal é protegido contra o acúmulo de poeira, mantendo seus componentes internos íntegros em um ambiente industrial. Já o IP20 nos terminais oferece proteção contra o toque acidental com os dedos, mas não contra objetos menores ou poeira. Essa dualidade é uma escolha de engenharia deliberada para sua aplicação de “Uso Interno”. Ele foi projetado para ser montado dentro de um painel elétrico protegido, onde o invólucro está a salvo da poeira e os terminais, embora mais expostos, são seguros para um ambiente controlado e acessado apenas por técnicos qualificados.
6.0 Conclusão: O Herói Anônimo da Eletricidade
No final, aquela simples caixa cinza esconde uma engenharia complexa e vital. Ela combina a capacidade de domar correntes perigosas, a robustez para sobreviver a forças térmicas e mecânicas violentas, a precisão de um instrumento de medição condicional e um design de proteção perfeitamente adaptado ao seu ambiente. É um componente que trabalha nos bastidores, garantindo segurança e confiabilidade.
