O Universo Oculto nos Bastidores da Eletricidade
Nosso mundo moderno funciona com uma complexidade invisível. Por trás das tomadas, dos interruptores e das luzes que acendemos todos os dias, existe um universo de componentes engenhosos trabalhando silenciosamente para garantir que tudo funcione de forma segura e eficiente. A maioria de nós passa a vida inteira sem nunca ver ou saber da existência dessas pequenas peças que são verdadeiros milagres da engenharia.

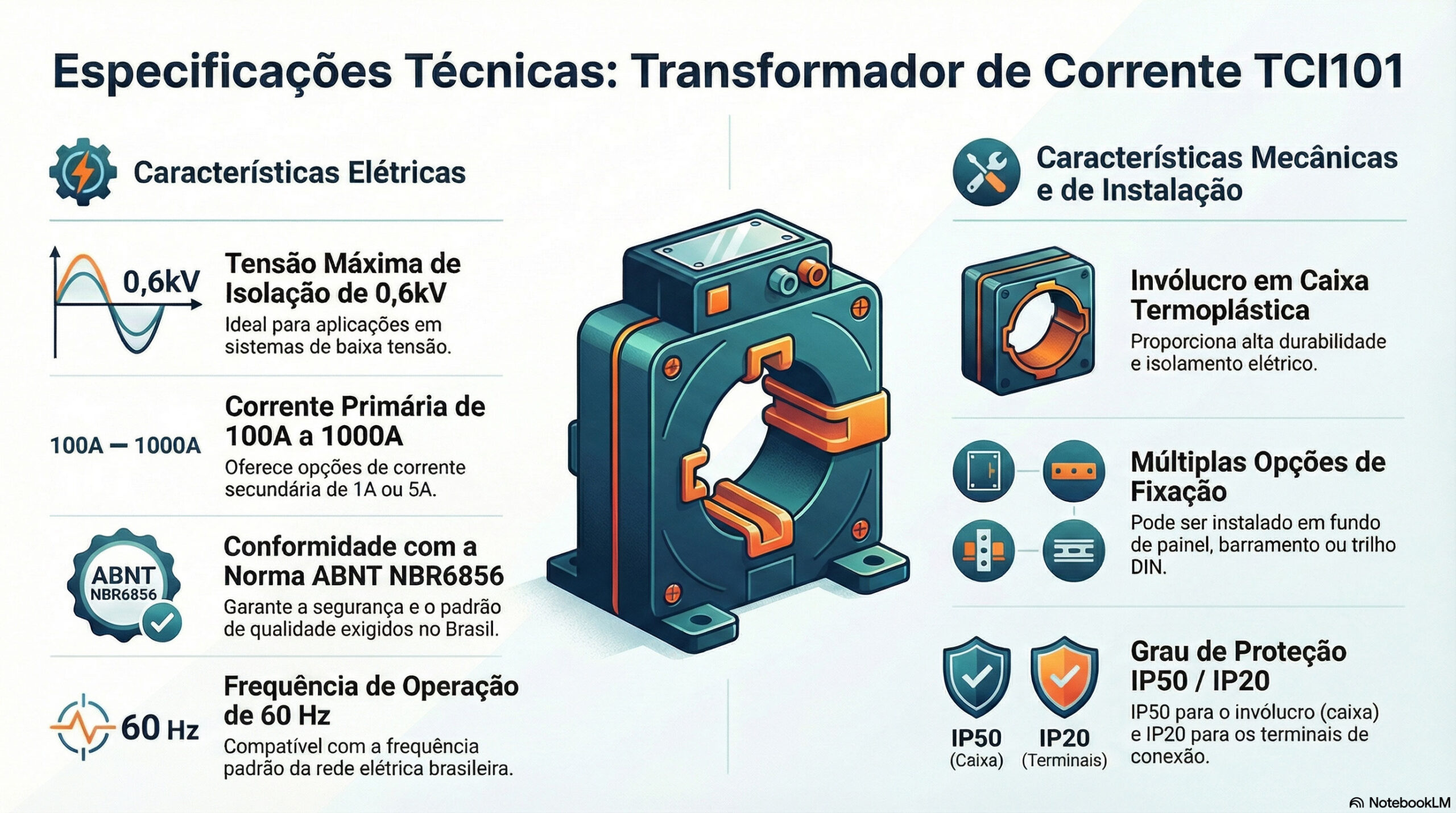

Um exemplo perfeito dessa engenharia oculta é um pequeno cubo cinza chamado TCI101. À primeira vista, ele parece apenas um bloco de plástico com um buraco no meio. No entanto, este componente, um transformador de corrente, guarda segredos fascinantes sobre como medimos e gerenciamos a eletricidade em larga escala. Ele é a prova de que, muitas vezes, as soluções mais inteligentes são aquelas que operam nos bastidores.
Prepare-se para desvendar cinco segredos surpreendentes que este dispositivo esconde e descobrir a genialidade por trás de um componente que você provavelmente nunca viu, mas que desempenha um papel crucial no nosso dia a dia.
Os 5 Segredos do Transformador de Corrente TCI101
Ele “Traduz” Correntes Gigantescas para um Nível Seguro
O primeiro e mais fundamental segredo do TCI101 é sua função principal: ele é um tradutor elétrico. Imagine um microfone de show que, em vez de captar o som de um grito, captura sua intensidade e a converte em um sinal elétrico suave que a mesa de som pode processar. O TCI101 faz o mesmo com a eletricidade: ele “ouve” o rugido de correntes que vão de 100 a 1000 Amperes e o “traduz” para um sussurro de 1A ou 5A que os medidores conseguem entender sem serem destruídos.
Essa transformação é absolutamente crucial. Conectar um equipamento de medição sensível diretamente a uma linha de alta potência seria o mesmo que ligar um fone de ouvido na saída de um amplificador de estádio. O TCI101 garante que medidores e equipamentos de proteção possam monitorar o fluxo de energia com total segurança e precisão.
A Precisão é Sua Marca, Mas Sob Condições Específicas
Este pequeno cubo é incrivelmente preciso, mas seu verdadeiro segredo é que a precisão na engenharia é um jogo de compromissos. Olhando a ficha técnica, vemos classes de exatidão como 0,6 ou 1,2, que representam margens de erro de 0,6% ou 1,2%. No entanto, essa precisão não é uma característica fixa; ela muda de acordo com as condições de operação.
O desempenho do TCI101 depende diretamente da “Carga” (a resistência total dos fios e dos medidores conectados a ele). Para uma corrente de 800 Amperes, por exemplo, a precisão é de excelentes 0,6% com cargas menores (C 2,5 e C 5), mas cai para 1,2% se uma carga maior (C 12,5) for conectada. Isso é a engenharia de compromisso em ação: otimiza-se o desempenho para o cenário de uso mais provável, revelando que não existe “precisão perfeita” em todas as situações, mas sim uma precisão otimizada para um propósito definido.
Forte Contra Surtos, Mas Feito Apenas para Ambientes Internos
O TCI101 apresenta um contraste fascinante: é um verdadeiro tanque, projetado para as violentas realidades dos sistemas elétricos, mas ao mesmo tempo é sensível ao ambiente. Sua robustez é evidente em sua capacidade de suportar uma Corrente Térmica (It) de 40 vezes sua corrente nominal e uma Corrente Dinâmica (Id) de 2,5 vezes a corrente térmica. Mas o que isso significa? A corrente térmica é sua capacidade de sobreviver a um calor intenso de uma sobrecarga sustentada, como quando um motor gigante inicia sua operação. Já a corrente dinâmica é sua resistência física para não ser despedaçado pelas imensas forças magnéticas de um curto-circuito instantâneo.
Apesar dessa força bruta, sua etiqueta é clara: “Uso Interno”. Seus graus de proteção explicam o porquê. A caixa possui IP 50: o ‘5’ indica alta proteção contra poeira, essencial para evitar curtos-circuitos internos em um ambiente industrial, mas o ‘0’ significa proteção zero contra água. Os terminais são IP 20: o ‘2’ garante que um dedo não entre em contato acidental com partes energizadas, uma medida de segurança para técnicos, mas o ‘0’ novamente confirma: nenhuma proteção contra líquidos. Ele é forte onde precisa ser, mas exige um ambiente controlado para operar.
O Herói Anônimo por Trás da Sua Conta de Luz
Se você já se perguntou como uma grande fábrica ou um shopping center mede seu gigantesco consumo de energia, a resposta está em componentes como o TCI101. Ele é o herói anônimo que garante a medição correta da energia que alimenta indústrias e grandes edifícios comerciais, tornando possível a emissão de uma conta de luz precisa.
Instalado discretamente dentro de painéis elétricos, fixado em um fundo de painel ou diretamente em um barramento de cobre, ele trabalha sem parar para fornecer leituras seguras e precisas aos medidores de energia. Essas leituras são a base para a tarifação e para o gerenciamento energético eficiente. Sem ele, seria impossível controlar e cobrar adequadamente pelo consumo de eletricidade em larga escala.
Design Inteligente: Leve, Compacto e Surpreendentemente Versátil
O último segredo está em como sua engenharia complexa foi empacotada em um design físico simples e eficiente. Apesar de sua função robusta, o TCI101 pesa apenas 0,5Kg. Isso é possível graças ao seu invólucro em caixa termoplástica, que não é um plástico qualquer, mas um material de alta performance que serve como isolante, é mais seguro e muito mais leve que os antigos designs de metal ou cerâmica.
Essa modernidade se estende à sua instalação. O peso reduzido facilita o trabalho dos técnicos, e sua versatilidade é um trunfo: ele pode ser montado de três maneiras diferentes, seja com suporte para fundo de painel, suporte para barramento ou encaixado em um Trilho DIN, um padrão universal em painéis elétricos. Essa combinação de leveza, segurança e flexibilidade não é um acaso; é o resultado de um design industrial inteligente que otimiza a eficiência, reduz custos de instalação e empacota uma funcionalidade crítica em uma forma simples e adaptável.
A Engenharia Escondida em Plena Vista
O transformador de corrente TCI101 é muito mais do que um simples bloco de plástico. Ele é um testemunho da sofisticação e da inteligência que estão escondidas nos bastidores do nosso mundo eletrificado. Cada uma de suas características, da precisão condicional à sua robustez especializada, foi cuidadosamente projetada para resolver um problema específico de forma eficiente e segura.
