Em meio à complexa malha de cubículos e subestações que sustentam a infraestrutura urbana e industrial, existem componentes que operam de forma discreta, mas absolutamente vital. Os transformadores de corrente (TCs) são os verdadeiros sentinelas da estabilidade elétrica. Embora estejam inseridos em sistemas de alta energia, sua função é de uma delicadeza técnica extrema: eles atuam como “tradutores” de precisão.

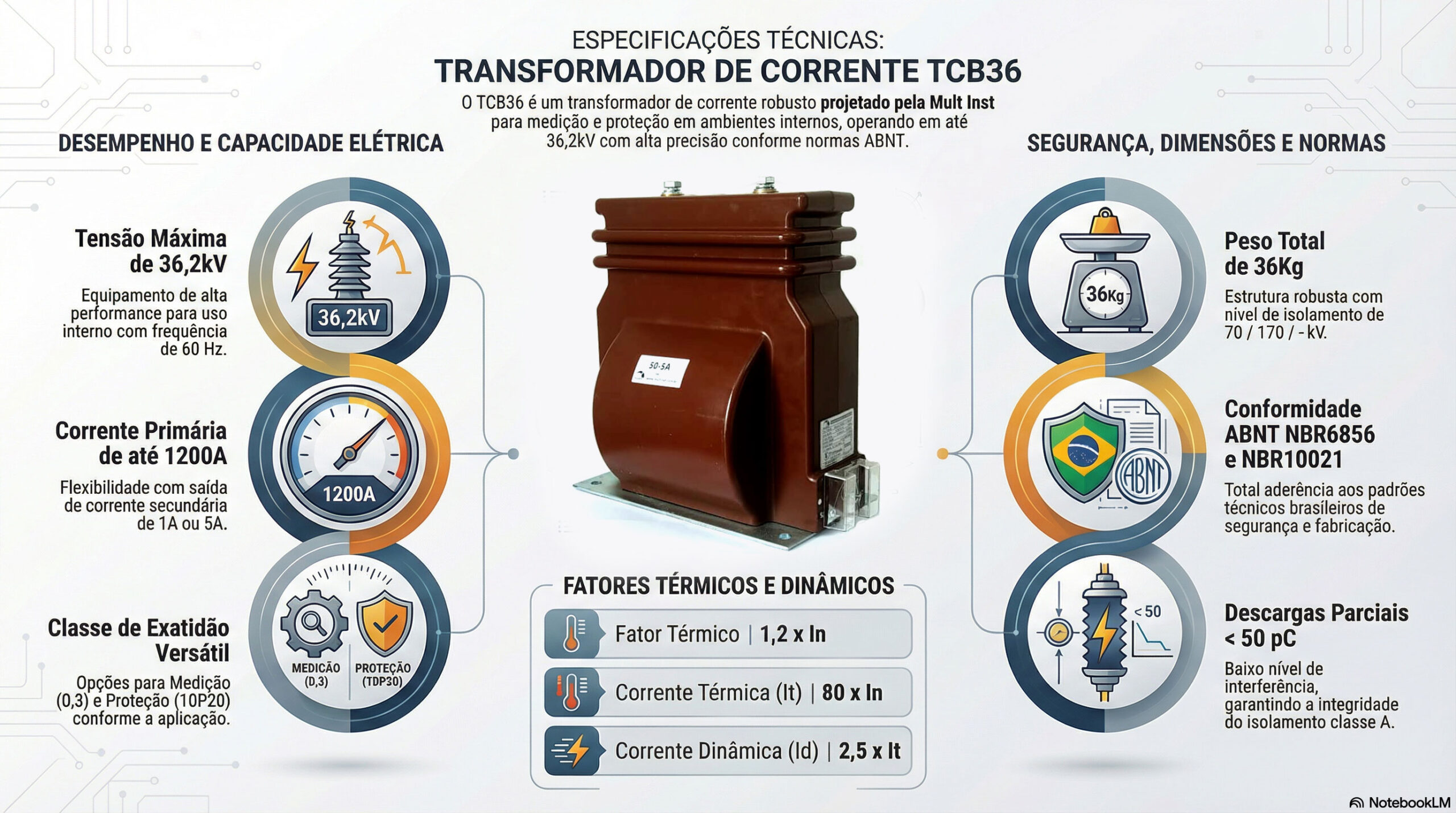

Diferente do que se possa imaginar, o TCB36 da Mult Inst não reduz a tensão, mas sim a magnitude da corrente elétrica. Ele isola a tensão de operação de 36,2kV enquanto transforma correntes primárias de até 1200A em sinais secundários padronizados de 1A ou 5A. Essa tradução é o que permite que IEDs (Dispositivos Eletrônicos Inteligentes) e medidores sensíveis processem dados com segurança, sem serem destruídos pela força bruta da rede. Sem esse “coração invisível”, a gestão de energia e a proteção contra falhas seriam impossíveis na moderna engenharia de potência.
Eficiência de Peso: A Regra de “1kg por kV”
Uma das características mais notáveis do TCB36 é o equilíbrio cirúrgico entre sua capacidade dielétrica e sua massa física. Operando em uma tensão máxima de 36,2kV, o equipamento possui um peso exato de 36kg. Essa relação de “1kg por kV” é um marco de design para equipamentos de uso interno (indoor).
Esta densidade otimizada é resultado do uso de resina epóxi de alta qualidade, que garante isolamento superior em um corpo compacto. Para o engenheiro de campo, o peso de 36kg facilita significativamente a montagem em cubículos de média tensão, reduzindo a necessidade de estruturas de suporte excessivamente robustas. O TCB36 atinge o ponto ideal da engenharia: robustez suficiente para suportar o estresse elétrico de 60 Hz, sem o ônus de um peso morto que dificultaria a instalação e a manutenção do painel.
Versatilidade Híbrida: Medição e Proteção em um Único Corpo
A versatilidade do TCB36 resolve um dilema clássico de projeto: a necessidade de espaço versus a necessidade de funcionalidade. Este modelo permite a integração de núcleos de Medição + Proteção (25VA 0,3 – 25VA 10P20) em um único invólucro.
Na prática, isso significa que, enquanto o núcleo de medição oferece uma classe de exatidão de 0,3 para garantir um faturamento preciso, o núcleo de proteção é projetado para não atingir a saturação de núcleo prematuramente durante uma falha. Ele consegue “enxergar” correntes de curto-circuito elevadas e enviar o sinal correto para os relés agirem.
“A arquitetura do TCB36 (conforme Rev.00 Nov/2024) permite que ele atenda simultaneamente aos requisitos de alta precisão e segurança sistêmica, operando em conformidade rigorosa com as normas ABNT NBR6856 e NBR10021, pilares da confiabilidade do setor elétrico brasileiro.”
A Ciência do Silêncio: Descargas Parciais Mínimas
Na engenharia de alta tensão, o desempenho superior é muitas vezes definido pelo silêncio. O TCB36 destaca-se por apresentar descargas parciais inferiores a 50 pC (picoCoulombs). Esse valor é significativamente menor do que os limites permitidos por muitas normas internacionais, o que indica um processo de fundição em resina epóxi livre de vazios ou impurezas.
Descargas parciais são pequenas rupturas dielétricas internas que, com o tempo, degradam o isolamento e levam a falhas catastróficas. Um nível abaixo de 50 pC é a garantia técnica de longevidade e “saúde” do isolamento. É a ciência do silêncio assegurando que o transformador opere de forma estável por décadas, protegendo o investimento do ativo e a continuidade do serviço.
Resiliência Extrema: Suportando o Choque do Sistema
O verdadeiro valor de um TC é comprovado no pior cenário possível: o curto-circuito. O TCB36 é projetado com métricas de resiliência que impressionam até os especialistas mais exigentes:
- Nível de Isolamento (NI): Com uma especificação de 70 / 170 / – KV, o equipamento suporta tensões suportáveis à frequência industrial de 70kV e impulsos atmosféricos (raios) de até 170kV.
- Resiliência Térmica e Classe A: Certificado na Classe de Temperatura A (105°C), ele possui um fator térmico de 1,2 x In, permitindo uma sobrecarga contínua de 20% sem comprometer a vida útil da resina. Sua Corrente Térmica (It) de 80 x In garante que os enrolamentos não derretam sob o calor súbito de uma falha.
- Corrente Dinâmica (Id): Com 2,5 x It, o TCB36 possui integridade mecânica para resistir às violentas forças de repulsão magnética que tentam desintegrar os condutores durante um pico de corrente.
O Futuro da Infraestrutura de Média Tensão
O TCB36 exemplifica a excelência da engenharia nacional aplicada pela Mult Inst. Ele não é apenas um componente de prateleira, mas uma solução de alta tecnologia que traduz números áridos de um datasheet em segurança energética real para indústrias e cidades inteligentes.
Em uma era onde a confiabilidade da rede é o alicerce para a transformação digital e a eletrificação industrial, a precisão desses gigantes silenciosos de resina torna-se o diferencial entre a continuidade operacional e o prejuízo sistêmico.
Reflexão final: Você já considerou como a precisão de um componente de 36kg é o que garante a segurança de operações que movimentam milhões de reais e alimentam vidas inteiras todos os dias?
