Uma Solução Moderna para um Problema Clássico
Imagine um painel elétrico tradicional: uma colcha de retalhos de medidores analógicos, cada um dedicado a uma única função. Um para tensão, outro para corrente, mais um para frequência. O resultado é um layout complexo, com fiação excessiva e uma visão fragmentada do estado da sua rede elétrica. Em um ambiente industrial que exige precisão, eficiência e otimização de espaço, essa abordagem clássica já não é suficiente.
A necessidade de soluções mais inteligentes, compactas e abrangentes é clara. É aqui que entra o Multi-Medidor Digital MIB-ENERGY. À primeira vista, ele pode parecer apenas um substituto digital para os antigos medidores de ponteiro, mas suas capacidades vão muito além da simples medição. Este dispositivo é um centro de comando compacto para seus dados elétricos.
Neste artigo, vamos explorar quatro recursos surpreendentes do MIB-ENERGY que o transformam de um simples medidor em uma ferramenta indispensável para o monitoramento e controle de sistemas elétricos modernos.
Um Dispositivo para Dominar Todos Eles
A proposta central do MIB-ENERGY é a consolidação. Ele foi projetado para eliminar a desordem e a complexidade, substituindo dezenas de instrumentos individuais por uma única unidade inteligente.

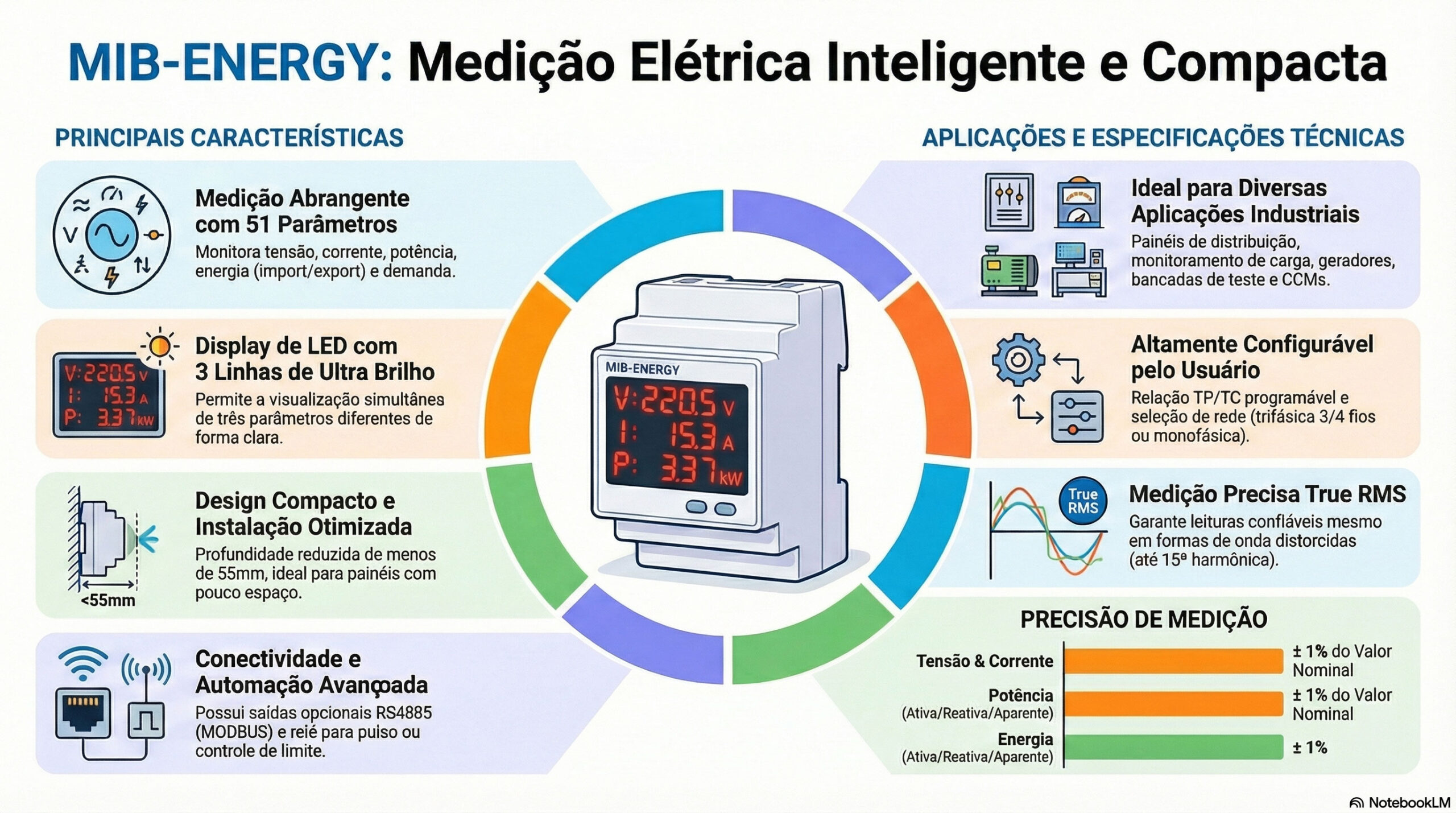

O dispositivo é capaz de medir um total impressionante de 51 parâmetros elétricos distintos. Isso inclui grandezas fundamentais como Tensão CA, Corrente CA e Frequência, além de medições mais complexas e cruciais para a gestão de custos, como Potência (Ativa, Reativa e Aparente), Energia Ativa (kWh), Reativa (kVArh) e Aparente (kVAh) — tanto importada quanto exportada — e a importantíssima Medição de Demanda de corrente, kVA e kW. Ter todos esses dados centralizados em um único ponto simplifica drasticamente o projeto do painel, reduz a complexidade da fiação e cria uma fonte única e confiável para todo o monitoramento elétrico.
Substitui os vários medidores analógicos de painel.
Inteligência e Adaptabilidade que Impressionam
O que realmente diferencia o MIB-ENERGY é sua flexibilidade de configuração em campo. O medidor é altamente programável diretamente através das teclas do seu painel frontal ou remotamente via MODBUS, permitindo que técnicos e engenheiros o adaptem a praticamente qualquer cenário de instalação sem a necessidade de equipamentos externos.
As principais características programáveis incluem:
- Relação de TP e TC: Os valores primários dos Transformadores de Potencial (TP) e dos Transformadores de Corrente (TC) podem ser programados diretamente no local.
- Seleção de Secundários: O usuário pode selecionar se o secundário do TC é de 1A ou 5A e programar o secundário do TP em uma faixa de 100VLL a 500VLL, aumentando a compatibilidade com os componentes existentes.
- Configuração de Rede: O medidor pode ser configurado em campo para operar em redes trifásicas (de 3 ou 4 fios) ou monofásicas.
Além disso, sua capacidade de Medição True RMS garante leituras precisas mesmo na presença de formas de onda distorcidas (até a 15ª harmônica), um desafio comum em ambientes industriais com cargas não lineares. E para aplicações específicas, ele ainda oferece a medição de RPM para geradores, com a possibilidade de configurar o número de polos diretamente no local. Essa adaptabilidade torna o MIB-ENERGY uma escolha versátil para uma ampla gama de aplicações, desde painéis de distribuição e centros de controle de motores até bancadas de teste e laboratórios.
Projetado para o Mundo Real (e Painéis Apertados)
A engenharia por trás do MIB-ENERGY considera os desafios práticos da instalação industrial. Com uma profundidade de menos de 55 mm atrás do painel, ele é ideal para instalações compactas ou painéis com espaço limitado. A visualização dos dados também foi otimizada para o ambiente de chão de fábrica, contando com um Display de LED ultra brilhante de 3 linhas que exibe múltiplos parâmetros simultaneamente.
A robustez é outra prioridade. A face frontal possui proteção IP50 e a parte traseira, IP20. O instrumento está em conformidade com a rigorosa norma EMC IEC 61326, garantindo operação confiável mesmo em ambientes com alta interferência eletromagnética. Para lidar com interrupções, o MIB-ENERGY foi equipado com recursos de resiliência de dados: em caso de falta de energia, ele utiliza memória não volátil para salvar a última contagem de energia, atualizando-a a cada minuto. Ele também armazena valores críticos como os mínimos e máximos de tensão e corrente, além de contadores de horas de funcionamento (RUN Hour, ON Hour) e o número total de interrupções, garantindo que dados vitais não sejam perdidos durante uma falha.
Ele Fala a Língua dos Seus Sistemas de Automação
O MIB-ENERGY não é apenas um dispositivo de exibição passivo; ele pode se tornar um componente ativo e comunicativo em seu ecossistema de automação. Isso é possível graças a suas funcionalidades opcionais de conectividade e controle.
Com a saída RS485 opcional, o medidor transmite todos os parâmetros medidos através do protocolo padrão MODBUS. Isso vai muito além do simples monitoramento, pois permite uma integração perfeita com CLPs e sistemas SCADA para habilitar a gestão centralizada de energia, a criação de relatórios automatizados e até o fornecimento de dados para algoritmos de manutenção preditiva.
A saída de relé opcional adiciona uma camada extra de inteligência, podendo ser programada de duas maneiras distintas:
- Saída de Pulso: Para acionar um contador mecânico externo, permitindo o registro físico do consumo de energia.
- Contato de Limite: Para disparar o relé quando um parâmetro monitorado excede um limite pré-programado. A aplicação mais poderosa aqui é o controle de demanda: configure o relé para atuar quando a demanda de kW se aproximar do limite contratado com a concessionária, acionando sistemas de alarme ou de load shedding (descarte de cargas não essenciais) para evitar multas por ultrapassagem.
Isso significa que o MIB-ENERGY pode ir além do monitoramento, participando ativamente da automação, proteção e otimização de custos do seu sistema elétrico.
Mais que Medição, É Insight
Como vimos, o MIB-ENERGY transcende a definição de um simples medidor digital. É uma solução completa que consolida dezenas de instrumentos em um só, oferece inteligência e adaptabilidade em campo, é construído para resistir às condições do mundo real e se integra perfeitamente a sistemas de automação para controle ativo. Ele transforma dados brutos em insights operacionais, fornecendo uma visão clara e centralizada do seu sistema elétrico.
