O Desafio da Alta Tensão
No complexo ecossistema de uma subestação ou painel de média tensão, a integridade da operação reside na capacidade de traduzir grandezas colossais em dados legíveis e seguros. Os Transformadores de Potencial (TPs) são os sentinelas desse processo, atuando como a interface crítica entre a rede de potência e os sistemas de medição e proteção. O desafio para o engenheiro eletricista, contudo, é encontrar um equipamento para uso interno que harmonize uma exatidão metrológica rigorosa com a resiliência dielétrica necessária para evitar falhas catastróficas.

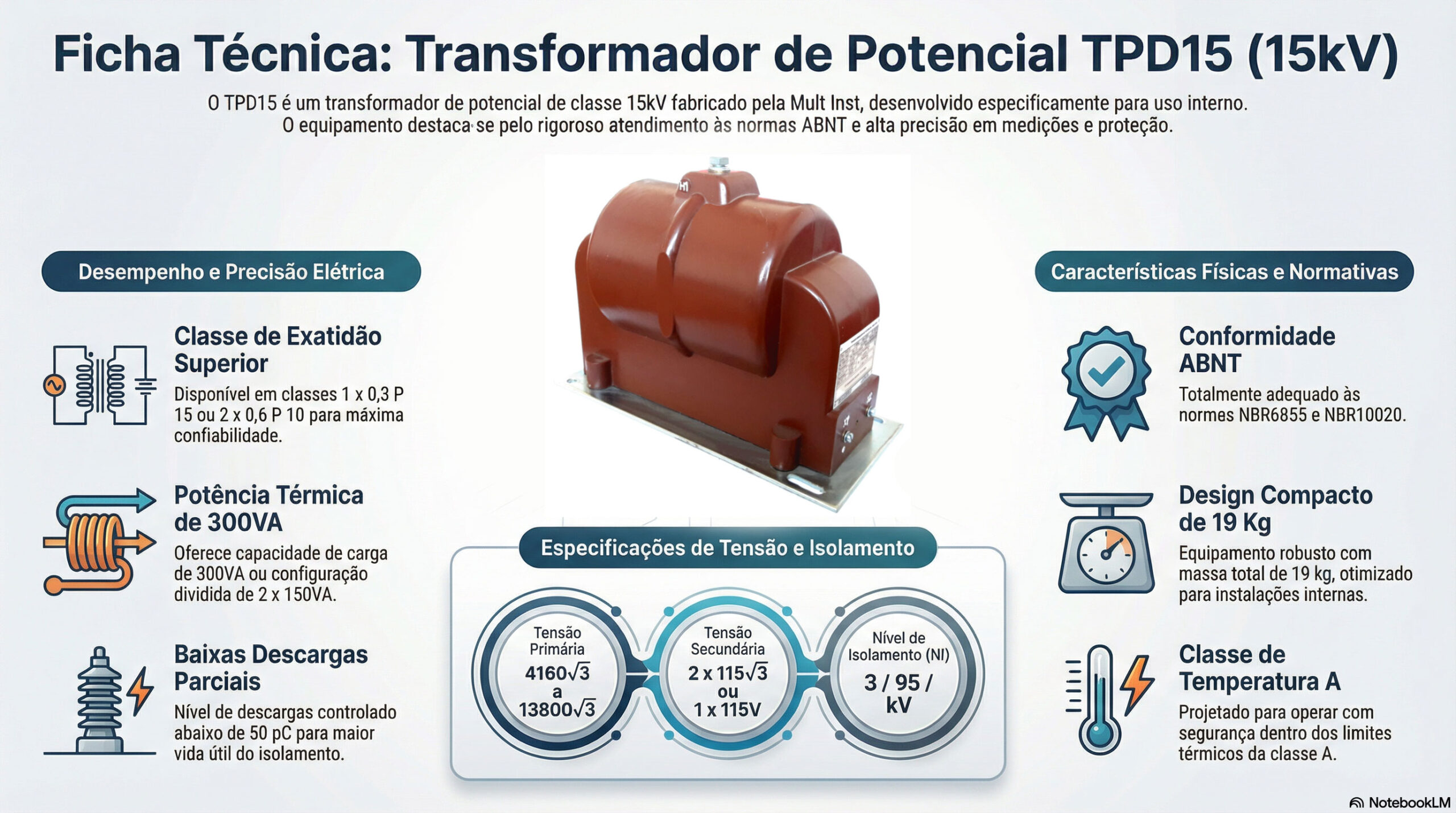

O TPD-15, desenvolvido pela Mult Inst, surge como a resposta técnica a essa demanda. Projetado com encapsulamento em resina epóxi, este transformador não é apenas um componente, mas uma solução de engenharia de alta performance para sistemas de 15kV que priorizam a continuidade operacional e a segurança patrimonial.
Precisão que não admite Erros: A Classe de Exatidão e o Fator P
Em sistemas de faturamento e proteção de alta responsabilidade, a margem para erro é virtualmente nula. O TPD-15 apresenta classes de exatidão de 1 x 0,3 P 15 ou 2 x 0,6 P 10. Para o especialista, o diferencial aqui não reside apenas no erro de 0,3%, mas na sua capacidade de carga.
O sufixo “P 15” indica que o equipamento mantém sua classe de exatidão de 0,3% sob uma carga de até 15VA. Em um mercado onde relés digitais modernos exigem sinais limpos e sem saturação, essa reserva de potência de precisão garante que as medições de faturamento reflitam o consumo real, evitando perdas financeiras, e que os sistemas de proteção operem com fidelidade absoluta sob condições de falta.
“Seguindo rigorosamente as normas NBR6855 e NBR10020, o TPD-15 garante a conformidade que o mercado brasileiro exige, chancelando a qualidade exigida pelas concessionárias de energia.”
O Indicador Invisível de Qualidade: Descargas Parciais < 50 pC
Um dos maiores preditores da vida útil de um isolamento sólido é o nível de descargas parciais (DP). O TPD-15 especifica um valor impressionante de < 50 pC (picocoulombs). Do ponto de vista da física do isolamento, isso significa uma ausência quase total de ionização de microcavidades ou atividades dielétricas localizadas dentro da resina.
Quando um TP apresenta altos níveis de DP, o bombardeio eletrônico interno degrada quimicamente o polímero, levando a trilhamentos elétricos e, eventualmente, à explosão do ativo. Manter o nível abaixo de 50 pC é um atestado de excelência no processo de fabricação e vácuo da Mult Inst, garantindo que o isolamento suporte o estresse de campo elétrico por décadas, sem o risco de falhas latentes.
Versatilidade Configurável e Inteligência de Projeto
A flexibilidade é o que diferencia um projeto padrão de uma instalação otimizada. O TPD-15 cobre as faixas de tensão primária mais comuns na distribuição industrial brasileira, de 4160√3 V a 13800√3 V (atendendo plenamente sistemas de 4.16kV e 13.8kV).
Para o projetista, a capacidade de escolher entre tensões secundárias de 2 x 115√3 V ou 1 x 115V, aliada aos Grupos de Ligação 2, 3a e 3b, permite uma integração perfeita a diversos esquemas de proteção e medição. Outro ponto fundamental é a Potência Térmica de 300VA (ou 2 x 150VA). É crucial distinguir que, enquanto a carga de exatidão é de 15VA, a potência térmica de 300VA define o limite de segurança do enrolamento para suportar sobrecargas de curta duração ou alimentação de serviços auxiliares sem comprometer a integridade térmica do cobre e da isolação.
Robustez Compacta: Níveis de Isolamento e Termodinâmica
A confiabilidade dielétrica do TPD-15 é expressa em seu nível de isolamento (NI) de 3 / 95 / – kV. Para o especialista em comissionamento, isso significa que o equipamento suporta uma tensão suportável à frequência industrial de 3kV (por 1 minuto) e possui um Nível Básico de Impulso Atmosférico (BIL) de 95kV, protegendo o sistema contra surtos de manobra e descargas atmosféricas que penetram na rede.
Mesmo com tal robustez, o design otimizado resulta em um peso de apenas 19 kg, facilitando a montagem em cubículos de uso interno. A conformidade com a Classe de Temperatura A assegura que o transformador opere de forma estável até o limite de 105°C, uma margem de segurança vital para painéis instalados em ambientes industriais com ventilação restrita.
O Futuro da Gestão de Ativos Elétricos
O TPD-15 da Mult Inst não é apenas um transformador de medição; é um componente estratégico que eleva o padrão de confiabilidade da infraestrutura elétrica. Ao unir a precisão cirúrgica de classe 0,3 com um nível de descargas parciais que desafia os limites da longevidade dielétrica, ele protege tanto os ativos quanto os resultados financeiros da operação.
