Introdução: O Desafio de Medir Grandes Correntes
Qualquer entusiasta de eletrônica ou eletricista já se deparou com um desafio fundamental: como medir correntes elétricas muito altas, da ordem de dezenas ou centenas de ampères, com precisão e, acima de tudo, segurança? A maioria dos multímetros comuns não é capaz de lidar com essa tarefa diretamente. A solução para esse problema é um componente elegante e robusto, porém muitas vezes subestimado: o Shunt, também conhecido como derivador de corrente.
Este dispositivo é a chave para medições de alta corrente em sistemas de baterias, fontes de alimentação industriais e painéis de controle. Neste artigo, vamos desvendar os detalhes de design e as características surpreendentes que tornam este componente tão especial, com base nas especificações de um shunt real.
O Coração do Shunt é Feito de um Material Especial: Manganin
A parte funcional mais crítica do shunt, seu elemento resistivo, é fabricada com uma liga metálica específica: o Manganin. A escolha desse material não é por acaso e está diretamente ligada à principal função do componente: precisão. Para que a medição de corrente seja confiável, o valor da resistência do shunt precisa ser extremamente estável, mesmo quando a temperatura aumenta devido à passagem da corrente. O Manganin é escolhido exatamente por essa propriedade: sua resistência varia muito pouco com a temperatura. Essa estabilidade garante que as leituras sejam consistentes e precisas, independentemente das condições de operação.
Construído para Suportar o Inesperado
Em termos simples, a especificação “Sobrecarga permanente – 1,2 x In” significa que o componente é projetado para suportar continuamente uma corrente 20% superior à sua corrente nominal (In) sem sofrer danos ou perder sua precisão. Essa robustez é uma característica de design crucial. Em sistemas elétricos reais, picos de corrente e condições anormais podem ocorrer. Ter um componente que tolera essas sobrecargas garante não apenas a longevidade do próprio shunt, mas também a segurança e a confiabilidade de todo o sistema que ele monitora.
Uma Combinação Inteligente de Metais

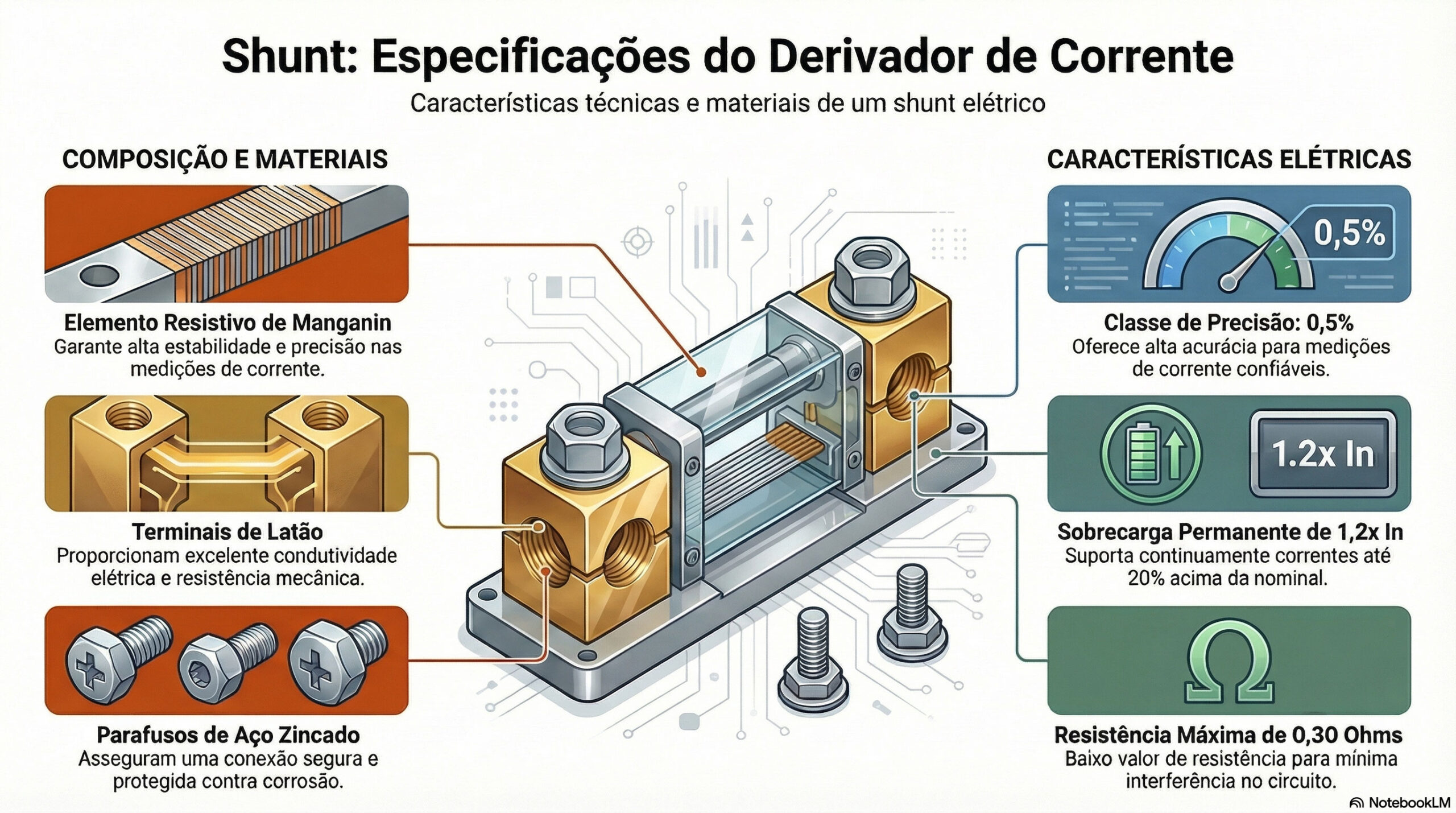

A engenharia de um shunt de precisão se revela na seleção criteriosa de materiais, onde cada componente é escolhido para desempenhar uma função específica, otimizando condutividade, resistência mecânica e estabilidade. Um dos segredos mais importantes está na separação física das conexões de força e medição.
- Elemento Resistivo: Manganin
- Função: Fornecer uma resistência muito baixa, precisa e estável. A escolha, como vimos, garante a exatidão da leitura.
- Terminais: Latão
- Função: Servir como blocos de conexão para os cabos de alta corrente. O latão é utilizado por sua boa condutividade elétrica e excelente resistência à corrosão, garantindo uma conexão sólida e de baixa perda energética.
- Parafusos de Conexão: Aço Zincado
- Função: O shunt utiliza dois tipos de parafusos. Os maiores fixam os cabos de potência aos terminais de latão, onde o aço é escolhido por sua alta resistência mecânica para garantir um aperto firme. Os parafusos menores (M5 x 8) são a “Conexão de saída” e servem exclusivamente para conectar os fios do voltímetro. Este design de quatro terminais (conexão Kelvin) é o segredo para a precisão, pois isola a medição de quedas de tensão que ocorrem nos contatos de alta corrente.
Precisão é a Palavra-Chave
A folha de dados do shunt especifica sua exatidão através da “Classe – 0,5%”. A classe de precisão indica o erro máximo permissível, significando que o valor medido terá um desvio máximo de apenas meio por cento do valor real. Este é um alto grau de exatidão para um componente industrial.
Essa precisão só é possível devido a outra característica fundamental: sua “Resistência Máxima – 0,30 Ohms”. Essa resistência incrivelmente baixa é intencional. Garante que o shunt introduza uma queda de tensão mínima no circuito, consumindo pouquíssima energia e, o mais importante, sem alterar o comportamento do sistema que está medindo.
Como isso funciona na prática? É a aplicação direta da Lei de Ohm (V = I * R). O shunt tem uma resistência (R) baixíssima e precisamente conhecida. Quando a alta corrente (I) passa por ele, gera uma queda de tensão (V) muito pequena, porém perfeitamente proporcional. Um voltímetro comum, conectado aos terminais de medição M5, lê essa pequena tensão. Com o valor da resistência do shunt e a tensão medida, o cálculo da corrente original é trivial. O shunt, portanto, traduz uma corrente perigosa e difícil de medir em uma tensão segura e fácil de ler.
Conclusão: Mais do que Apenas um Resistor
Fica claro que o shunt é muito mais do que um simples resistor de baixa resistência. É um componente de engenharia de precisão, cuidadosamente projetado com materiais especiais, construído para ser robusto e calibrado para ser extremamente preciso. Desde a escolha do Manganin para estabilidade térmica até o design inteligente de quatro terminais para garantir uma medição limpa, cada detalhe é pensado para cumprir uma missão crítica: traduzir correntes altíssimas em um pequeno sinal de tensão mensurável e confiável.
