Mais do que Apenas uma Caixa Marrom

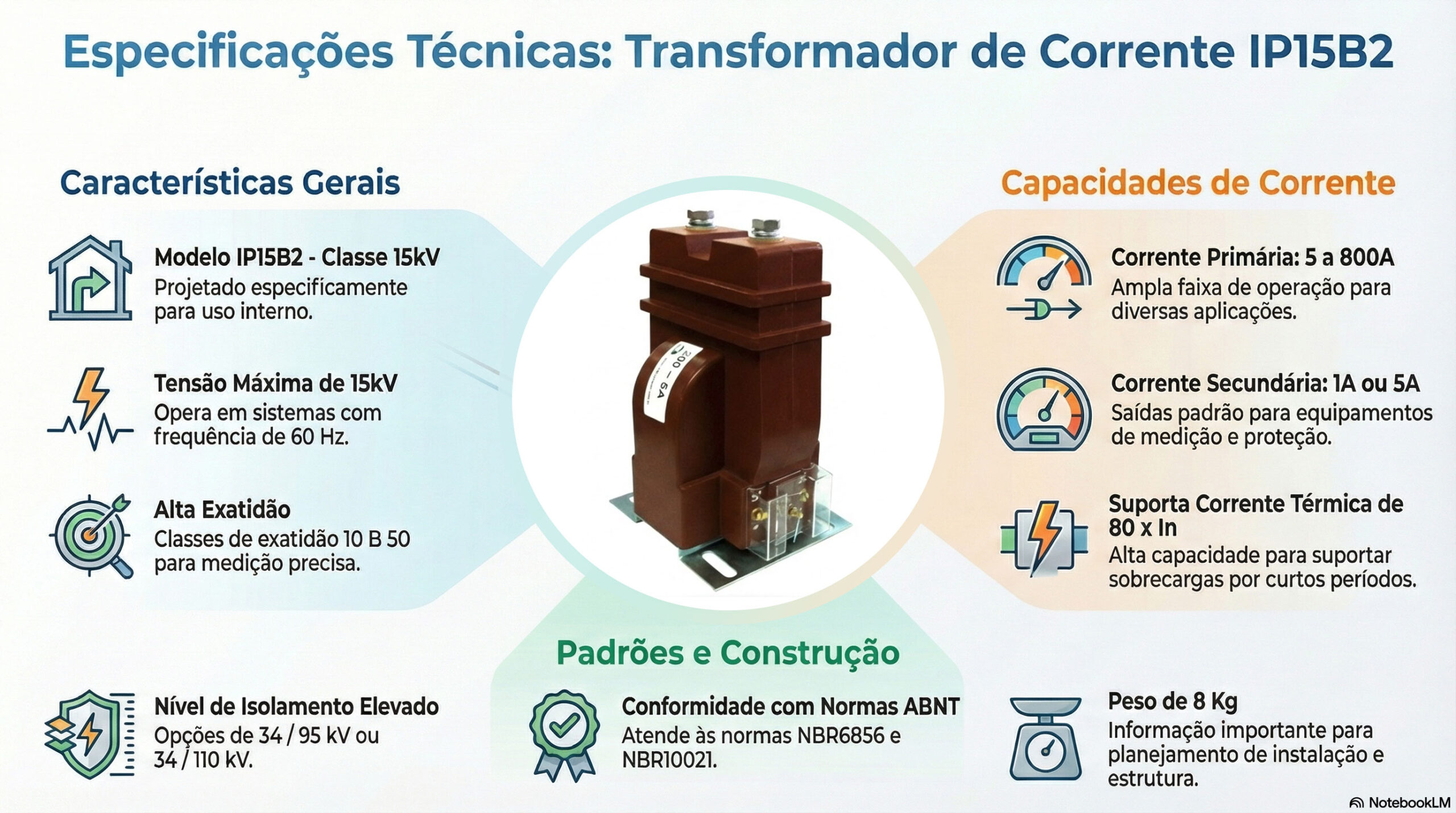

À primeira vista, o componente robusto e de cor marrom na imagem parece simples, quase estático. No entanto, o transformador de corrente IP15B2 é um guardião silencioso da nossa rede elétrica, projetado para gerenciar forças e energias imensas. Sua aparência discreta esconde uma engenharia de alta complexidade, onde cada detalhe é crucial para a segurança e a estabilidade do sistema. Este artigo vai além da superfície, revelando cinco facetas da sua engenharia projetadas para uma única missão: operar com perfeição quando todo o resto está falhando.
——————————————————————————–
A Arte da Redução Drástica: De 800 Amperes para Apenas 5
A função principal de um transformador de corrente (TC) é medir correntes elétricas muito altas de forma segura e precisa. O modelo IP15B2 é um mestre nessa tarefa. Sua ficha técnica especifica uma Corrente Primária de 5 a 800A, enquanto a Corrente Secundária é de apenas 1A ou 5A.
A etiqueta visível na imagem, “200 – 5A”, ilustra perfeitamente essa proporção. Significa que, quando 200 amperes passam pelo circuito principal, o transformador produz uma réplica em miniatura de alta fidelidade da corrente primária: apenas 5 amperes. Essa redução drástica é fundamental, pois permite que instrumentos de medição e relés de proteção padrão operem sem serem expostos diretamente a correntes perigosas, que poderiam destruí-los instantaneamente. É uma conversão de escala de alta precisão que torna a proteção da rede elétrica possível.
——————————————————————————–
Suportando Tensões Ocultas: Isolamento de Nível de Tempestade
Embora seja um equipamento de Classe 15kV, o que mais impressiona no IP15B2 é a sua capacidade de suportar tensões muito superiores. A especificação-chave aqui é o Nível de Isolamento (NI), que pode ser de 95 kV ou até 110 kV.
Em termos práticos, isso significa que o transformador, parte de um sistema de 15 kV, é testado para suportar impulsos de tensão de até 110 kV — como os causados por raios atingindo a rede elétrica. Essa robustez não é um exagero; é uma margem de segurança essencial que garante a integridade e a confiabilidade do equipamento mesmo sob as condições mais extremas e imprevisíveis da rede.
——————————————————————————–
Preparado para o Caos: A Força para Sobreviver a Curtos-Circuitos
Um curto-circuito é um dos eventos mais severos que um sistema elétrico pode enfrentar, desencadeando dois ataques físicos distintos: calor extremo e forças mecânicas brutais. O IP15B2 é projetado para sobreviver a ambos, como demonstram suas especificações de Corrente Térmica (It) e Corrente Dinâmica (Id).
- O desafio térmico (It = 80 x In): Esta é a sua capacidade de resistir ao calor intenso gerado por uma corrente 80 vezes maior que a nominal por um segundo, sem derreter ou se degradar. É a garantia de que ele pode suportar o “calor da batalha”.
- O desafio mecânico (Id = 2,5 x It): Esta especificação mede a resistência do transformador às gigantescas forças eletromagnéticas que tentam rasgá-lo fisicamente durante o pico de um curto-circuito. Ele é construído para resistir a esses “socos” violentos sem se despedaçar.
Juntas, essas características garantem que o TC não seja o elo fraco, sobrevivendo aos piores cenários para continuar cumprindo seu papel de proteção.
——————————————————————————–
O Inimigo Silencioso: Combatendo Descargas Menores que um Grão de Poeira
Dentro de qualquer equipamento de alta tensão, um inimigo silencioso pode estar em ação: as descargas parciais. São microfaíscas, ou “curtos-circuitos” minúsculos, que podem ocorrer internamente no material isolante. A ficha técnica do IP15B2 especifica um nível de Descargas Parciais < 50 pC (pico Coulombs).
Um valor baixo como este é crucial. Embora cada descarga seja minúscula, sua ocorrência repetida ao longo do tempo degrada o isolamento, como pequenas rachaduras que eventualmente levam a uma falha catastrófica. Esta especificação é, portanto, uma garantia da qualidade da fabricação e da pureza dos materiais utilizados, assegurando que o transformador não possui “defeitos” internos que possam comprometer sua longevidade e confiabilidade ao longo de décadas de serviço.
——————————————————————————–
A Precisão Definida: Quando Ser Exato Significa Ter um Erro Controlado
A especificação de Exatidão: 10 B 50 pode parecer enigmática, mas revela um brilhante princípio de engenharia focado em sua missão. Vamos desmistificar o código:
- “10”: Refere-se à classe de precisão para fins de proteção, permitindo um erro de até 10% em condições extremas. A razão para isso é contraintuitiva e vital: em um evento de curto-circuito, a prioridade não é uma medição precisa, mas um sinal inequívoco e rápido para acionar o disjuntor. Este TC é projetado para velocidade e operação garantida sob coação, não para perfeição metrológica.
- “B 50”: Especifica a “carga” (burden) que o TC suporta. Ele consegue alimentar com a precisão garantida uma carga de até 50 Volt-Ampères (VA) — composta por cabos e relés de proteção — conectada aos seus terminais (indicado pela letra “B”).
Nesse contexto, “exatidão” significa um desempenho previsível e garantido, projetado especificamente para a missão crítica de proteger o sistema elétrico.
——————————————————————————–
A Complexidade por Trás da Simplicidade
Ao final, fica claro que o transformador de corrente IP15B2 não é apenas uma peça robusta; é um componente de engenharia altamente sofisticado. Suas especificações não são características isoladas, mas uma estratégia de design unificada para criar um dispositivo virtualmente à prova de falhas. O altíssimo nível de isolamento, a resistência extrema a curtos-circuitos e a ausência de defeitos internos trabalham em conjunto para garantir que este guardião silencioso sobreviva e funcione precisamente quando é mais necessário, mantendo o esquema de proteção da rede intacto.
