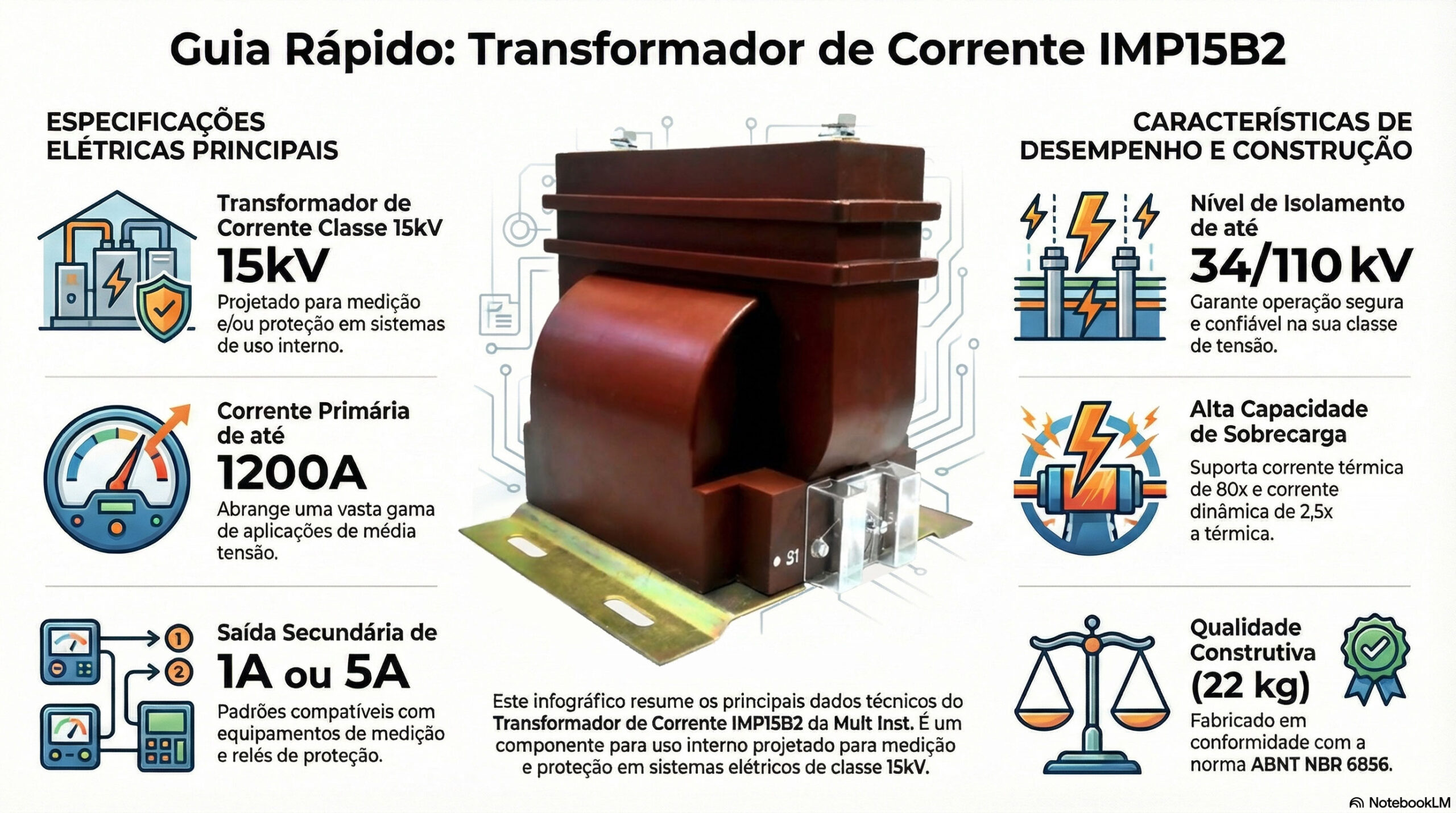

Observe a imagem: um bloco robusto de cor marrom, pesando 22 kg, com conectores metálicos e uma base sólida. À primeira vista, parece apenas mais um componente industrial. Você saberia dizer qual a sua importância monumental para o nosso dia a dia? Provavelmente não, e é exatamente por isso que ele é tão fascinante.
Este é o Transformador de Corrente IMP15B2, um componente essencial, porém desconhecido do grande público, que trabalha silenciosamente para garantir a segurança e a estabilidade da rede elétrica que alimenta nossas casas e empresas. Sua aparência simples esconde uma engenharia de altíssima complexidade. A proposta deste artigo é revelar quatro dos fatos mais impressionantes e contra-intuitivos sobre este dispositivo, com base em suas especificações técnicas.
Ele transforma uma avalanche de energia em um fluxo controlável.
A função primária de um transformador de corrente (TC) é reduzir correntes elétricas de níveis perigosamente altos para valores baixos e seguros. O modelo IMP15B2 é um exemplo extremo disso. Ele é projetado para lidar com uma Corrente Primária Máxima de até 1200 Amperes (A). Para colocar em perspectiva, um chuveiro elétrico potente consome cerca de 35A. Este dispositivo gerencia uma corrente quase 35 vezes maior.
O mais impressionante é o que ele faz com essa energia: ele a “traduz” para uma Corrente Secundária de apenas 1A ou 5A. Essa redução drástica é fundamental. Medir 1200A diretamente seria extremamente perigoso, caro e impraticável para instrumentos de medição comuns. Ao converter essa avalanche de elétrons em um fluxo minúsculo e controlável, o transformador permite que as concessionárias de energia monitorem a rede e meçam o consumo com segurança e precisão, garantindo que os sistemas funcionem corretamente e que sua conta de luz seja justa. Sem essa ‘tradução’, a concessionária estaria cega, incapaz de gerenciar o fluxo de energia ou detectar anomalias perigosas em tempo real.
Sua resistência a curtos-circuitos é monumental.
Um curto-circuito em uma rede de alta tensão é um dos eventos mais violentos e rápidos que podem ocorrer em um sistema elétrico. As forças envolvidas são imensas e podem destruir equipamentos em milissegundos. O IMP15B2 é projetado para não apenas sobreviver, mas para se manter funcional sob essas condições extremas. Dois dados técnicos revelam essa robustez:
- Corrente Térmica (It): Sua capacidade é de
80 x In(80 vezes a sua corrente nominal). Isso significa que ele pode suportar o calor intenso gerado por uma corrente 80 vezes maior que a normal por um curto período, tempo suficiente para que os sistemas de proteção atuem. - Corrente Dinâmica (Id): Sua capacidade é de
2,5 x It. A corrente de um curto-circuito não gera apenas calor; ela cria forças eletromagnéticas brutais que tentam fisicamente rasgar o equipamento. Este valor indica que o transformador pode suportar um pico de força 2,5 vezes maior que sua já altíssima corrente térmica.
Esses números mostram que ele não é apenas um instrumento de medição, mas um guardião blindado. Ele precisa aguentar o primeiro “soco” de um curto-circuito para que o restante do sistema de proteção tenha tempo de reagir e evitar um apagão ou danos catastróficos.
Ele desempenha duas funções críticas com níveis de exatidão diferentes.
Ao olhar a ficha técnica, vemos que o IMP15B2 possui diferentes classes de exatidão para ‘Medição’ e para ‘Proteção’, com valores específicos dependendo da faixa de corrente para a qual é configurado (ex: 0,3 C 50 e 10B100). Isso revela uma engenharia sofisticada: ele foi projetado para ter uma dupla personalidade.
- Para Medição: Em condições normais de operação, sua principal tarefa é fornecer uma leitura extremamente precisa da corrente que passa pela rede. A classe de exatidão
0,3indica um erro máximo de apenas 0,3%. Essa precisão é crucial para o faturamento comercial, onde pequenas imprecisões podem representar grandes perdas financeiras ao longo do tempo. - Para Proteção: Durante um surto de corrente ou curto-circuito, a prioridade muda drasticamente. A precisão milimétrica se torna menos importante do que a confiabilidade. A função de proteção precisa garantir que, mesmo sob uma avalanche de corrente que satura o núcleo do transformador, ele ainda envie um sinal forte e claro para os disjuntores, ordenando que abram o circuito. Ele precisa “gritar” que há um problema, mesmo que o grito não seja perfeitamente articulado.
Essa especialização dupla em um único componente é um testemunho da engenharia avançada, otimizando o dispositivo para ser preciso no dia a dia e infalivelmente confiável na emergência.
Sua qualidade é medida pela ausência de falhas invisíveis.
Um dos dados mais sutis e importantes da ficha técnica é o de Descargas Parciais: < 50 pC. Mas o que isso significa? Imagine “micro-raios” ou pequenas faíscas ocorrendo constantemente dentro do material isolante do equipamento. Essas são as descargas parciais. Em equipamentos de 15.000 Volts como este, a tensão elétrica exerce um estresse imenso sobre os materiais isolantes. É nessa condição de alta pressão que as descargas parciais se tornam inimigos mortais, e por isso um valor tão baixo não é apenas desejável, é um requisito absoluto para a segurança e longevidade.
Embora individualmente minúsculas, essas descargas são como um câncer para equipamentos de alta tensão. Com o tempo, elas degradam o material isolante de dentro para fora, criando caminhos que eventualmente podem levar a uma falha catastrófica e explosiva. O valor extremamente baixo exigido (< 50 pico-Coulombs, uma unidade de carga elétrica minúscula) é um atestado da altíssima qualidade dos materiais e do processo de fabricação. Garante que o transformador não está se autodestruindo lentamente por dentro, assegurando uma vida útil longa e confiável. É um selo de qualidade que mede a perfeição invisível de sua construção interna.
Da próxima vez que você vir um componente industrial robusto como o transformador IMP15B2, lembre-se que por trás de sua aparência simples existe um universo de engenharia de precisão. Ele é projetado para domar correntes gigantescas, sobreviver a forças cataclísmicas, operar com uma dupla personalidade de alta precisão e resistir à autodegradação por falhas invisíveis.
A resiliência de toda a nossa infraestrutura elétrica depende diretamente da qualidade e da robustez de componentes como este. Eles são os pilares anônimos que sustentam nosso mundo moderno e conectado.
