O Herói Anônimo da Energia Elétrica
Nosso mundo moderno funciona com base em uma vasta e complexa rede de componentes que, na maioria das vezes, permanecem invisíveis. Da mesma forma que não pensamos nos microprocessadores que operam nossos telefones, raramente consideramos os dispositivos que garantem que a eletricidade chegue de forma segura e eficiente às nossas casas e indústrias. São heróis anônimos, trabalhando silenciosamente para sustentar nossa sociedade tecnológica.

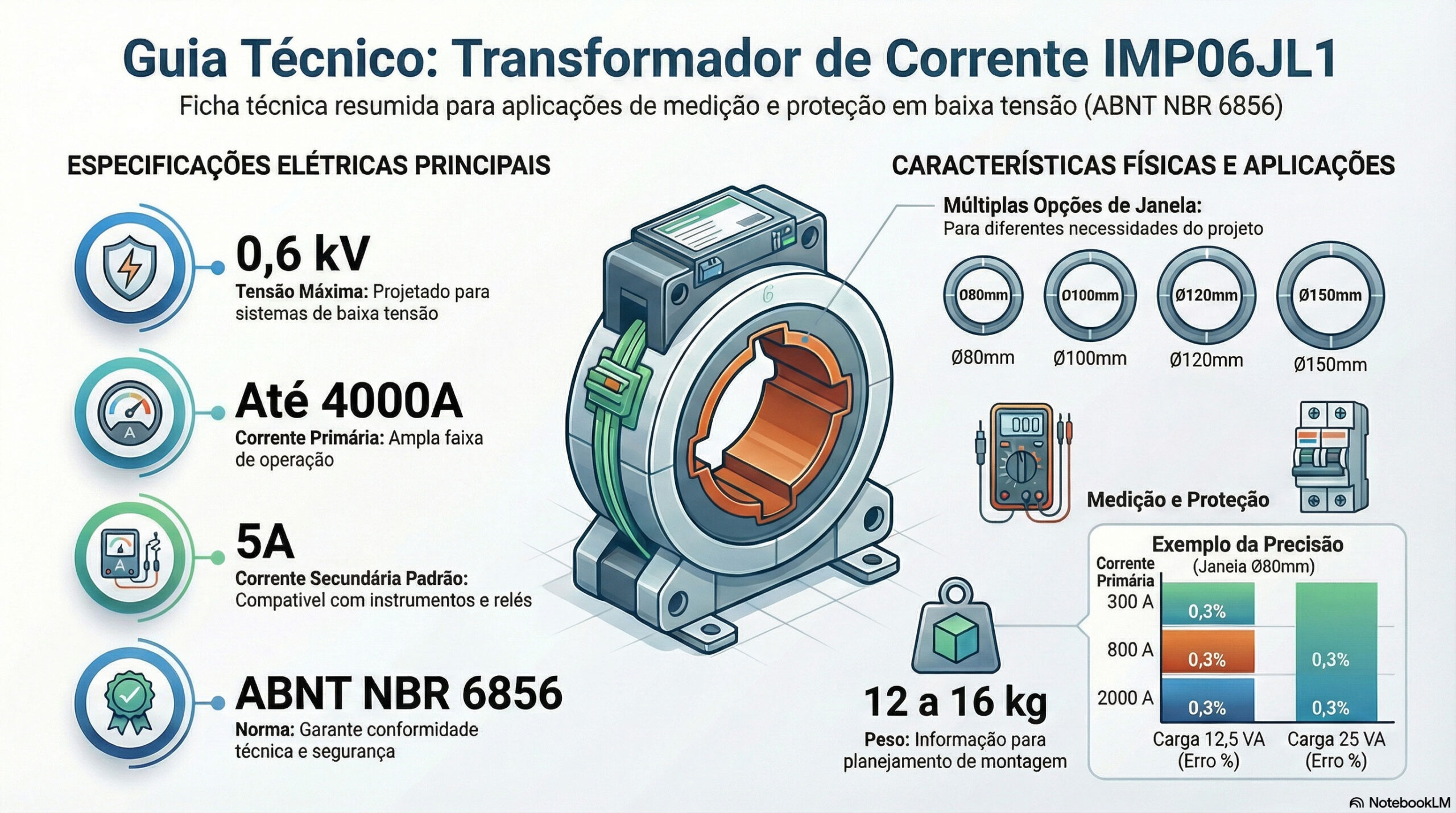

Um desses heróis é o transformador de corrente. À primeira vista, um dispositivo como o modelo IMP06JL1 parece simples: um bloco robusto com uma abertura central. No entanto, por trás dessa aparência, esconde-se uma engenharia complexa e crucial para a gestão de energia. Baseado em sua ficha técnica, vamos revelar cinco fatos surpreendentes sobre suas capacidades, mostrando que há muito mais tecnologia neste componente do que os olhos podem ver.
Ele Tem Duas Personalidades: Medidor Preciso e Guardião Protetor
Este transformador de corrente não possui apenas uma, mas duas funções críticas, conforme indicado em sua especificação principal: “Medição ou Proteção”. Essa dualidade é o que o torna uma peça tão fundamental em qualquer sistema elétrico de média ou alta potência.
- A função de “Medição”: Sua principal tarefa é converter correntes elétricas muito altas, que seriam perigosas e impossíveis de medir diretamente, em valores menores e seguros (tipicamente 5A, conforme a ficha). Isso permite que instrumentos como medidores de energia e amperímetros possam monitorar o consumo e o fluxo de eletricidade com altíssima precisão. As tabelas da ficha técnica detalham essa exatidão em classes de erro percentual (como 0,3% ou 0,6%), garantindo leituras confiáveis para faturamento e controle de processos.
- A função de “Proteção”: Quando ocorre uma falha grave no sistema, como um curto-circuito, a corrente pode aumentar centenas de vezes em uma fração de segundo. O transformador de corrente detecta essa sobrecorrente perigosa e envia um sinal para dispositivos de proteção, como relés e disjuntores, que desarmam o circuito instantaneamente. Essa ação protege equipamentos que valem milhões de reais e, mais importante, a vida das pessoas.
Essa dupla personalidade não é apenas uma conveniência técnica; é um pilar de design eficiente, permitindo que um único componente economize espaço físico e custos em painéis elétricos complexos, onde cada centímetro e cada real contam.
Uma Faixa de Operação Gigantesca: De 40 a 4000 Amperes
Uma das características mais impressionantes do modelo IMP06JL1 é sua incrível versatilidade. Ele foi projetado para operar em uma gama extremamente ampla de correntes elétricas.
A ficha técnica especifica uma “Corrente Primária Máxima” de 4000A, mas as tabelas mostram que a família de modelos começa a operar com correntes tão baixas quanto 40A. Isso representa uma faixa de aplicação de 100 vezes entre o menor e o maior modelo. Para colocar isso em perspectiva, um chuveiro elétrico potente consome cerca de 35 Amperes. O modelo de 4000A é capaz de monitorar uma corrente mais de 100 vezes maior que essa, demonstrando a escala monumental da energia gerenciada em ambientes industriais.
O Paradoxo da Precisão: Escalas Maiores, Erros Menores
Intuitivamente, poderíamos pensar que medir correntes maiores seria mais difícil e, portanto, menos preciso. No entanto, a engenharia por trás deste transformador de corrente revela um paradoxo interessante: para este dispositivo, modelos projetados para correntes mais altas frequentemente alcançam uma maior exatidão.
Vamos comparar os dados das tabelas de “Medição (Erro %)”:
- Um modelo de baixa corrente, como o de 75A, tem uma classe de exatidão de 3% ao alimentar uma carga (ou burden) de 12,5 VA ou mais, como visto na tabela para a janela de 80mm.
- Em contrapartida, um modelo de alta corrente, como o de 4000A, mantém a classe de exatidão de 0,3% em praticamente todas as cargas especificadas, sendo dez vezes mais preciso.
Isso revela um design otimizado para alta performance: os transformadores são projetados para máxima precisão justamente nos sistemas de maior potência, onde a medição exata é crítica não só para o faturamento, mas para a estabilidade de toda a rede elétrica.
Construído Para Sobreviver ao Caos Elétrico
Um transformador de corrente não serve apenas para operar em condições normais; ele precisa ser um sobrevivente, projetado para suportar os eventos mais caóticos de um sistema elétrico. Suas especificações de robustez são a prova disso.
A ficha técnica aponta uma “Corrente Térmica (It)” de “80 x In“. Em termos simples, isso significa que ele pode suportar, por um curto período, uma sobrecarga de corrente 80 vezes maior que sua corrente nominal de trabalho sem sofrer danos térmicos. Essa é exatamente a condição encontrada durante um curto-circuito severo. Além disso, a “Corrente Dinâmica (Id)” é especificada como “2,5 x It“, indicando sua capacidade de resistir às forças mecânicas violentas e instantâneas geradas por esses picos extremos de corrente, que podem literalmente tentar rasgar o equipamento.
Essas características não são apenas números em um papel. Elas são a garantia de que, no momento exato da falha, o sistema de proteção funcionará como projetado, evitando catástrofes.
A Engenharia Escondida à Plena Vista
Componentes aparentemente simples como o transformador de corrente IMP06JL1 são, na verdade, peças de alta tecnologia. Eles são o resultado de uma engenharia sofisticada, meticulosamente focada em precisão, versatilidade e, acima de tudo, segurança. Cada especificação em sua ficha técnica conta a história de um dispositivo projetado para ser o elo de confiança entre a força bruta da eletricidade e os sistemas de controle delicados que gerenciam nosso mundo.
