Introdução: A Engenharia Oculta no Nosso Dia a Dia

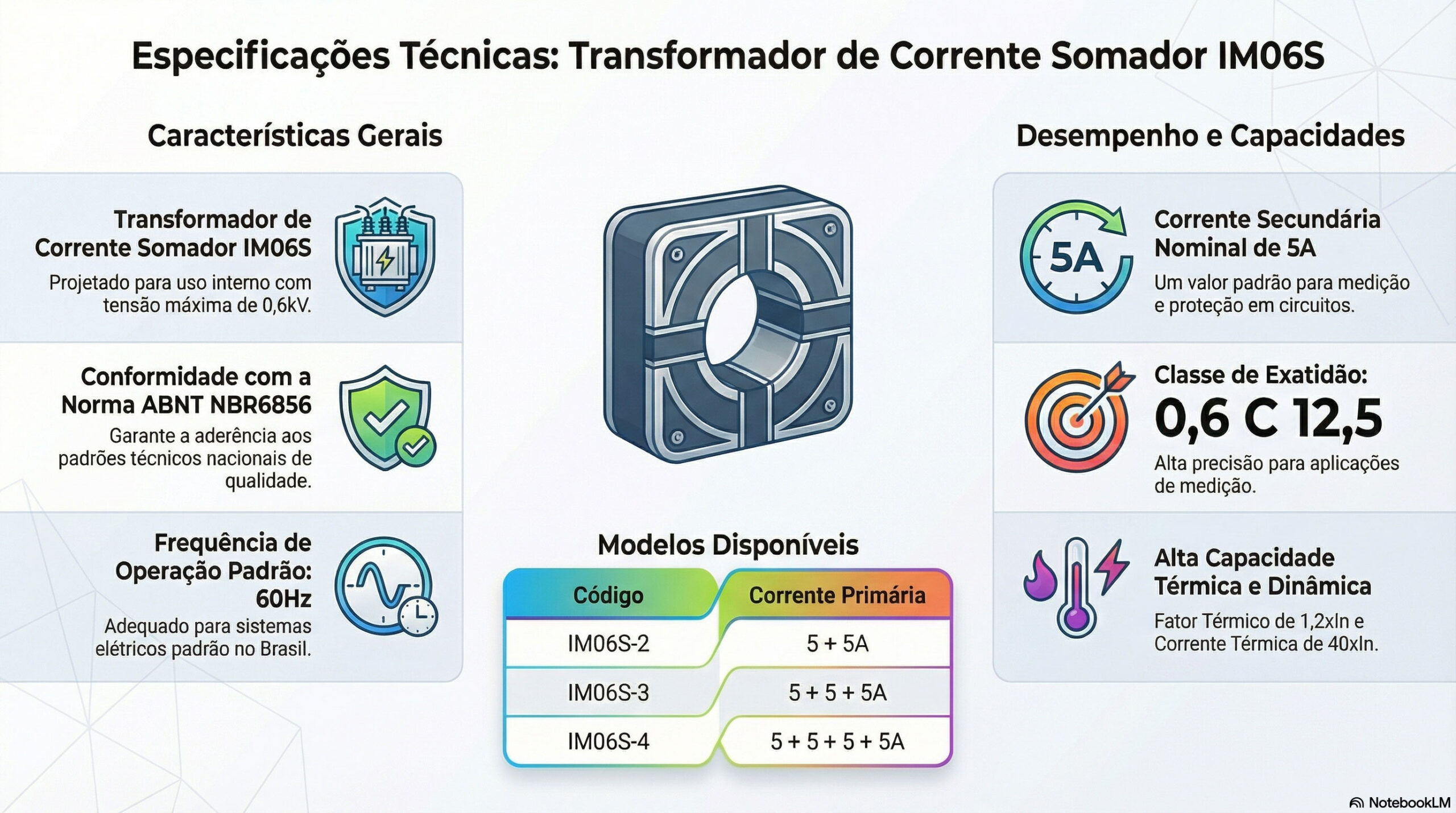

Nosso mundo moderno funciona sobre uma base invisível de componentes elétricos. De vastas redes de energia a painéis de controle industriais, incontáveis dispositivos trabalham silenciosamente para garantir que tudo opere de forma segura e eficiente. A maioria deles passa despercebida. Observe a imagem deste componente, o Transformador de Corrente IM06S. Parece pouco mais que uma “caixa marrom” de resina com alguns parafusos, um herói anônimo da tecnologia. No entanto, suas especificações técnicas revelam lições fascinantes sobre design, segurança e precisão na engenharia elétrica. Neste artigo, vamos explorar quatro dessas lições surpreendentes.
——————————————————————————–
1. Ele Soma, Não Apenas Mede: A Genialidade do Design “Somador”
O nome oficial deste dispositivo é “Transformador de Corrente Somador”, e o segredo está na palavra “somador”. Observando os modelos disponíveis (IM06S-2, IM06S-3, IM06S-4) e suas respectivas especificações de “Corrente Primária” (5+5A, 5+5+5A, 5+5+5+5A), percebemos sua função principal: ele é projetado para receber a corrente de múltiplos circuitos independentes — dois, três ou até quatro — e somá-las em uma única saída secundária de 5A.
Isso é genial por um motivo prático: em painéis elétricos complexos, em vez de usar um medidor para cada circuito, os engenheiros podem usar este único componente para monitorar a carga total de um sistema. Ele não apenas mede, mas consolida informações de forma inteligente, simplificando drasticamente a instalação, o controle e a manutenção. É um exemplo claro de como um bom design de engenharia visa a eficiência e a simplicidade operacional.
——————————————————————————–
2. Construído para o Caos: Suportando Surtos de Corrente Extremos
A aparência robusta do transformador não é apenas estética; ela reflete uma capacidade de sobrevivência impressionante. Primeiramente, é um transformador de “baixa tensão”, projetado para sistemas de até 0,6kV (ou 600 volts). No entanto, mesmo neste universo, os desafios são imensos. Duas especificações revelam sua resiliência: a “Corrente Térmica (It)”, que é “40 x In” (40 vezes a corrente nominal), e a “Corrente Dinâmica (Id)”, que é “2,5 x It”. Fazendo as contas, descobrimos que a corrente dinâmica que ele suporta é 2,5 vezes a corrente térmica, ou seja, 2,5 * (40 x In), o que resulta em 100 vezes a sua corrente nominal.
Na prática, isso significa que o componente foi projetado para sobreviver, por breves instantes, a picos de corrente extremos que ocorrem durante eventos como curtos-circuitos. Essa capacidade de suportar um estresse elétrico imenso é uma característica de segurança fundamental. Ela garante que, durante o evento mais violento que um sistema elétrico pode sofrer, este componente não se tornará o elo fraco. Pelo contrário, ele foi projetado para ser um pilar de estabilidade.
——————————————————————————–
3. A Precisão por Trás da Força Bruta
Apesar de ser construído para suportar o caos, este transformador opera com uma precisão notável. A especificação de “Exatidão” de “0,6 C 12,5” é a prova disso. O número “0,6” indica sua classe de exatidão, um padrão que o qualifica como um instrumento de alta fidelidade para medição. O restante do código, “C 12,5”, informa aos engenheiros a carga (ou “burden”) máxima que o transformador pode alimentar com essa precisão—neste caso, 12,5 VA. Isso garante que o medidor conectado a ele receberá um sinal limpo e preciso. Portanto, a especificação completa nos diz não apenas quão preciso ele é, mas também sob quais condições ele mantém essa precisão.
Ele é, ao mesmo tempo, um “brutamontes” capaz de resistir a curtos-circuitos e um “relojoeiro suíço” que mede a energia com exatidão. É essa dualidade que define a engenharia de alta performance: a robustez garante a sobrevivência do sistema, mas é a precisão que garante sua operação eficiente e justa, especialmente em aplicações de faturamento onde cada medição tem impacto financeiro.
——————————————————————————–
4. Padronização é Segurança: A Importância da Norma ABNT
Na lista de especificações, encontramos a “Norma ABNT NBR6856”. Para um leigo, isso pode parecer apenas um detalhe burocrático, mas para um engenheiro, é um selo de confiança e segurança. A conformidade com uma norma técnica da ABNT (Associação Brasileira de Normas Técnicas) garante que o produto foi projetado, fabricado e testado para atender a rigorosos critérios.
São essas normas, muitas vezes invisíveis para o consumidor final, que formam a espinha dorsal da nossa infraestrutura elétrica. A norma NBR6856, por exemplo, dita exatamente como este transformador deve se comportar sob estresse (validando sua Corrente Térmica e Dinâmica), define os limites para sua classe de exatidão (garantindo a precisão da medição) e padroniza suas conexões, assegurando que ele se integre perfeitamente a qualquer painel elétrico projetado no Brasil.
——————————————————————————–
Conclusão: A Engenharia em Detalhes
O verdadeiro brilhantismo de um componente como o IM06S não está em uma única característica, mas no equilíbrio magistral entre exigências conflitantes: a simplicidade funcional de somar correntes, a força bruta para sobreviver a falhas catastróficas e a precisão cirúrgica para medições confiáveis.
