Em painéis de máquinas industriais, equipamentos de laboratório e sistemas elétricos, pequenos mostradores digitais são uma presença constante. Eles nos informam sobre tensão, corrente e inúmeras outras variáveis de processo com uma clareza inquestionável. Vemos esses números todos os dias, mas raramente paramos para pensar na engenharia sofisticada que eles representam.
Este artigo vai além da superfície iluminada desses displays. Usando como exemplo a família de indicadores DP0X07, vamos revelar três fatos surpreendentes que mostram como esses dispositivos são muito mais inteligentes e versáteis do que parecem, transformando um simples componente em uma lição de engenharia eficiente.
O Mistério do “Meio Dígito” Resolvido
O que significa um display de “3½ dígitos”?
À primeira vista, a terminologia “3½ dígitos” parece contra-intuitiva, mas descreve uma característica de design muito inteligente. O conceito é simples: o dispositivo possui três dígitos completos, capazes de exibir qualquer número de 0 a 9. O primeiro dígito, no entanto — o “meio dígito” — é limitado, podendo exibir apenas o número 1 ou permanecer em branco.
Essa limitação é, na verdade, uma vantagem engenhosa, permitindo que o display mostre valores até 1999, mais do que o dobro da capacidade de um display de 3 dígitos padrão, que se limita a 999. É uma solução de engenharia que dobra o alcance do instrumento com um custo marginal, evitando a complexidade de um quarto dígito completo.
Um Tradutor Universal para Sinais Elétricos
Muito mais que um medidor: um centro de informações versátil.
A verdadeira força de um indicador como o DP0X07 reside em sua impressionante flexibilidade. Ele foi projetado para medir uma gama excepcionalmente ampla de grandezas elétricas, incluindo:
- Tensão em Corrente Contínua (CC): de milivolts (0..19,99mV) até 750V.
- Tensão em Corrente Alternada (CA): de 0…10V até 600V.
- Corrente em CC: de microampères (0…199,9uA) a 5A, incluindo o onipresente padrão de automação industrial de 4…20mA, garantindo compatibilidade imediata com a maioria dos sensores e PLCs.
- Corrente em CA: de 0…1,999A até 5A.

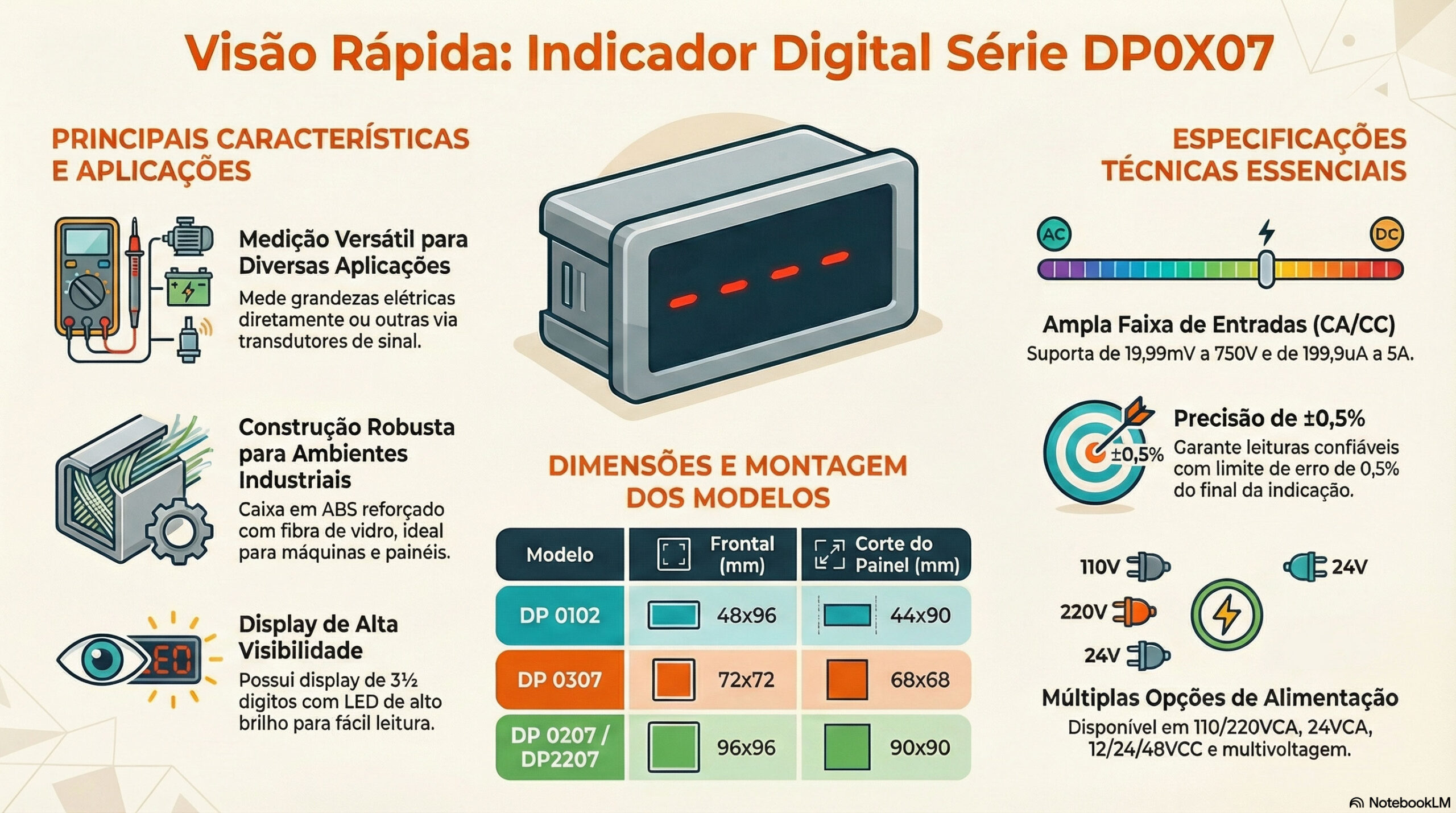

Sua aplicação não se limita a medições diretas. O dispositivo foi projetado para ser utilizado “por intermédio de transdutores de sinal adequados”. Isso o transforma em um centro de leitura adaptável, capaz de atuar como um Quilovoltímetro XkV/115VCA quando conectado a um transformador de potencial, ou monitorar correntes massivas como um Indicador XA/60mV ao usar um shunt externo, ou ainda integrar-se a sistemas de medição maiores como um Indicador X/5ACA para uso com transformadores de corrente. Essa versatilidade se estende à sua forma física, com a família DP0X07 oferecendo diferentes dimensões de painel (de 48x96mm a 96x96mm) para se adaptar a uma variedade de layouts de controle.
Na prática, o indicador atua como um “tradutor” universal, convertendo sinais analógicos complexos e variados do mundo físico em um formato digital claro e imediatamente legível para um operador, centralizando informações vitais em um único ponto.
A Engenharia da Confiabilidade e Eficiência
Construído para durar, projetado para economizar.
Quando analisamos o design do DP0X07, três pilares da engenharia industrial se destacam: precisão, robustez e eficiência.
- Precisão: Com um limite de erro de apenas +-0,5% da indicação final, o dispositivo garante leituras confiáveis que são cruciais para o controle preciso de processos industriais.
- Robustez: A construção física é feita para suportar as condições do chão de fábrica. A “Caixa de ABS reforçado com fibra de vidro” foi escolhida por sua alta resistência a impactos, estabilidade térmica e leveza, ideal para ambientes agressivos sem adicionar peso excessivo ao painel. O grau de proteção IP51 no frontal significa que ele é protegido contra a entrada de poeira que poderia prejudicar a operação e contra gotejamento vertical de água, como condensação, garantindo a confiabilidade em gabinetes de controle não herméticos.
- Eficiência Energética: O consumo é especificado em apenas 1VA para as versões CA e 1,5W para as de alimentação universal ou CC. Pode parecer um valor insignificante, mas ao multiplicar 1VA por centenas de indicadores operando 24/7, a economia na carga elétrica geral do painel e na dissipação de calor torna-se um fator de design crucial para a eficiência de toda a instalação.
Em uma planta industrial onde dezenas ou centenas desses dispositivos podem estar em operação contínua, a combinação de durabilidade, precisão e baixo consumo de energia se traduz diretamente em estabilidade operacional e eficiência para todo o sistema.
A Inteligência por Trás dos Números
O que à primeira vista parece ser um simples mostrador numérico é, na verdade, um exemplo de engenharia inteligente. Aprendemos que a solução engenhosa do “meio dígito” dobra sua capacidade de medição, sua versatilidade o transforma em um tradutor universal de sinais elétricos e seu design é totalmente focado em robustez, precisão e eficiência energética.
