À primeira vista, uma ficha técnica pode parecer uma lista impessoal de números, códigos e unidades de medida. No entanto, para quem sabe ler nas entrelinhas, ela conta uma história detalhada sobre engenharia, propósito e capacidade. Cada especificação é o resultado de um projeto complexo, pensado para resolver desafios específicos com máxima eficiência e segurança.

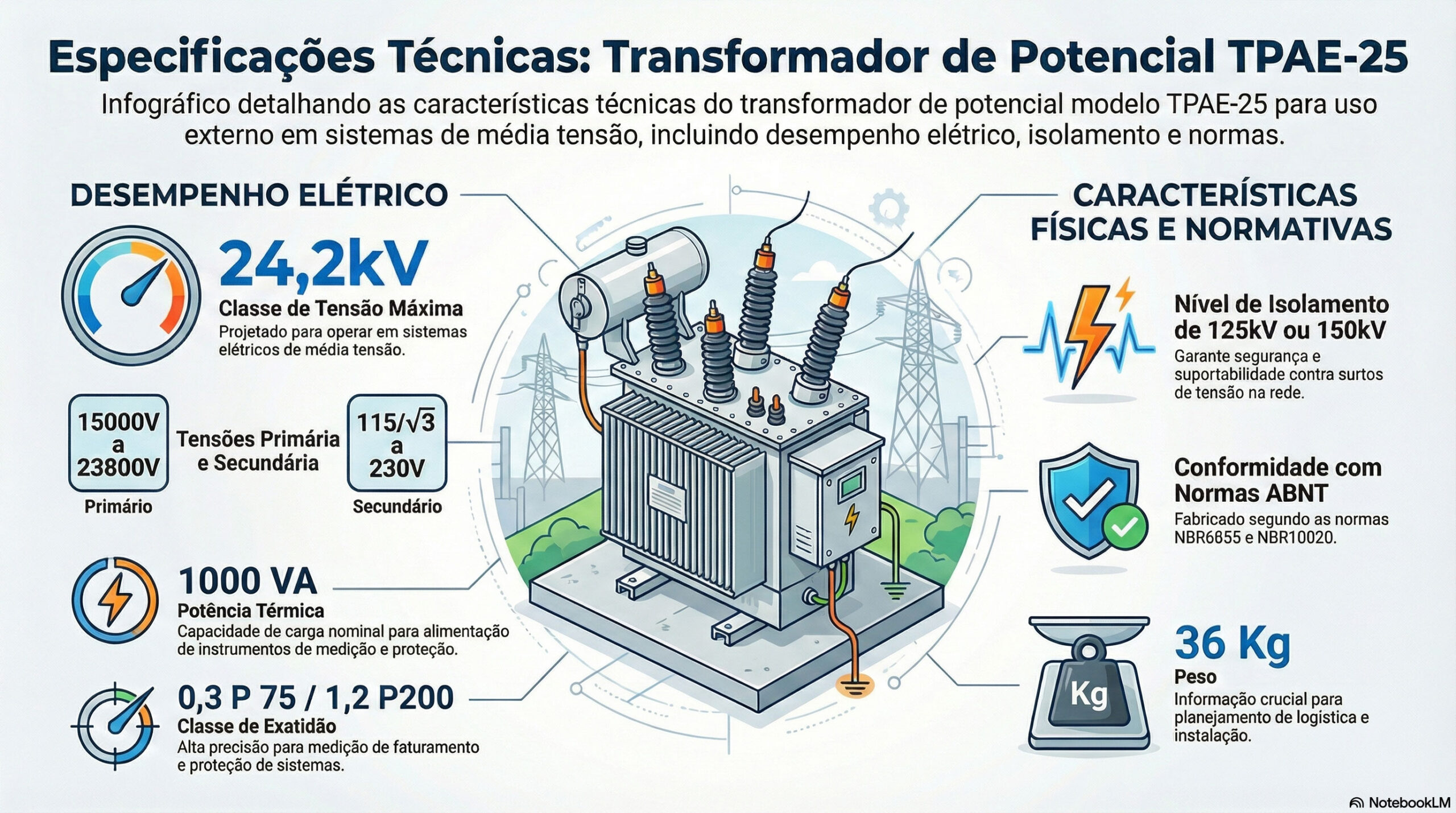

Neste artigo, vamos desvendar os segredos de engenharia codificados em cada linha da ficha técnica do Transformador de Potencial TPAE25. Ao analisar seus dados, descobriremos que há muito mais inteligência e propósito em um componente industrial do que os números sugerem.
1. Potência Extrema: Projetado para Sistemas de até 24.200 Volts
A especificação “Classe 24,2kV” revela que este equipamento foi projetado para operar no coração das redes de distribuição de energia, suportando uma tensão máxima de 24.200 Volts. Essa é a faixa de média tensão, o elo crítico que conecta as linhas de alta transmissão à rede de baixa tensão que alimenta residências e indústrias. Sua função principal é “rebaixar” ou transformar essa tensão perigosamente alta para um nível seguro e padronizado (como 115V), permitindo que equipamentos de medição e proteção operem com segurança.
Essa capacidade é fundamental para a estabilidade do sistema elétrico. O TPAE25 atua como os “olhos” da rede, monitorando o fluxo de energia com precisão. A designação para “Uso Externo” confirma uma construção robusta, preparada para suportar chuva, sol e variações de temperatura, garantindo operação contínua sob as mais diversas condições. Mas essa robustez é apenas metade da história; ela serve para proteger uma função de precisão surpreendente.
2. Precisão Cirúrgica: Mais do que Força, um Instrumento de Medição
Apesar de sua robustez e peso de 36 kg, a principal função do TPAE25 não é a força, mas sim a precisão. A classificação de “Exatidão 0,3 P 75 / 1,2 P200” é a prova definitiva disso, revelando uma dupla função de alta performance. Este código não representa um único valor, mas sim dois enrolamentos secundários distintos com propósitos específicos.
O primeiro valor, 0,3, refere-se à classe de exatidão para medição. Com um erro máximo de apenas 0,3%, este enrolamento fornece dados ultraprecisos para os medidores das concessionárias, garantindo que o faturamento do consumo de energia seja justo e correto. O segundo valor, 1,2, destina-se ao enrolamento de proteção. Embora ligeiramente menos preciso, ele garante que os relés recebam informações confiáveis para detectar falhas na rede em milissegundos e acionar disjuntores, evitando danos maiores e garantindo a segurança de todo o sistema.
3. Confiabilidade Comprovada: Construído para a Máxima Segurança
Em sistemas de alta tensão, segurança e longevidade não são opcionais, são requisitos essenciais. A ficha técnica do TPAE25 revela duas evidências claras de seu compromisso com a confiabilidade:
- Padrões Rigorosos: A conformidade com as normas NBR 6855 e NBR 10020 garante que o transformador foi projetado, fabricado e testado de acordo com os mais altos padrões de qualidade e segurança definidos no Brasil. Isso significa que ele passou por uma bateria de testes rigorosos para validar seu desempenho e durabilidade.
- Qualidade de Isolação: O dado “Descargas Parciais < 50 pC” é um indicador técnico da saúde do isolamento interno do equipamento. Um valor tão baixo é excelente, pois significa que existem pouquíssimas microfalhas no material isolante. Na prática, isso se traduz em um risco extremamente baixo de falha interna, garantindo uma vida útil longa e uma operação confiável por muitos anos.
4. Versatilidade Essencial: Adaptável a Diferentes Necessidades
O TPAE25 não é uma solução de tamanho único. Sua ficha técnica mostra uma notável flexibilidade para se adaptar a diferentes configurações de rede. Ele pode ser configurado para uma ampla gama de tensões primárias (de 15000V a 23800V) e oferece múltiplas opções de tensões secundárias (115/√3 V, 110V, 115V, 220V, 230V).
Além disso, a nota “Outros valores sob consulta” é um detalhe crucial. Ela demonstra que o fabricante, a Mult Inst. Controles Elétricos Ltda., está preparado para personalizar o equipamento e atender requisitos específicos de um projeto. Essa capacidade de customização o transforma em um componente versátil, capaz de se integrar perfeitamente às necessidades únicas de cada instalação elétrica.
Engenharia em Cada Detalhe
Ao final, fica claro que a ficha técnica do TPAE25 é muito mais do que uma lista de dados. Ela é o resumo de um projeto de engenharia complexo, onde cada número representa uma decisão consciente focada em desempenho, segurança e confiabilidade. Do gerenciamento de tensões extremas à sua dupla função de medição e proteção, cada detalhe foi pensado para cumprir uma função crítica na infraestrutura que nos fornece energia todos os dias.
