O Herói Anônimo da Nossa Tomada
Quando acendemos uma luz ou ligamos um computador, raramente paramos para pensar na complexa jornada que a eletricidade fez até chegar a nós. Por trás da simplicidade de um interruptor, existe um universo de equipamentos robustos, precisos e silenciosos, trabalhando 24 horas por dia para garantir que a energia chegue de forma segura e confiável.

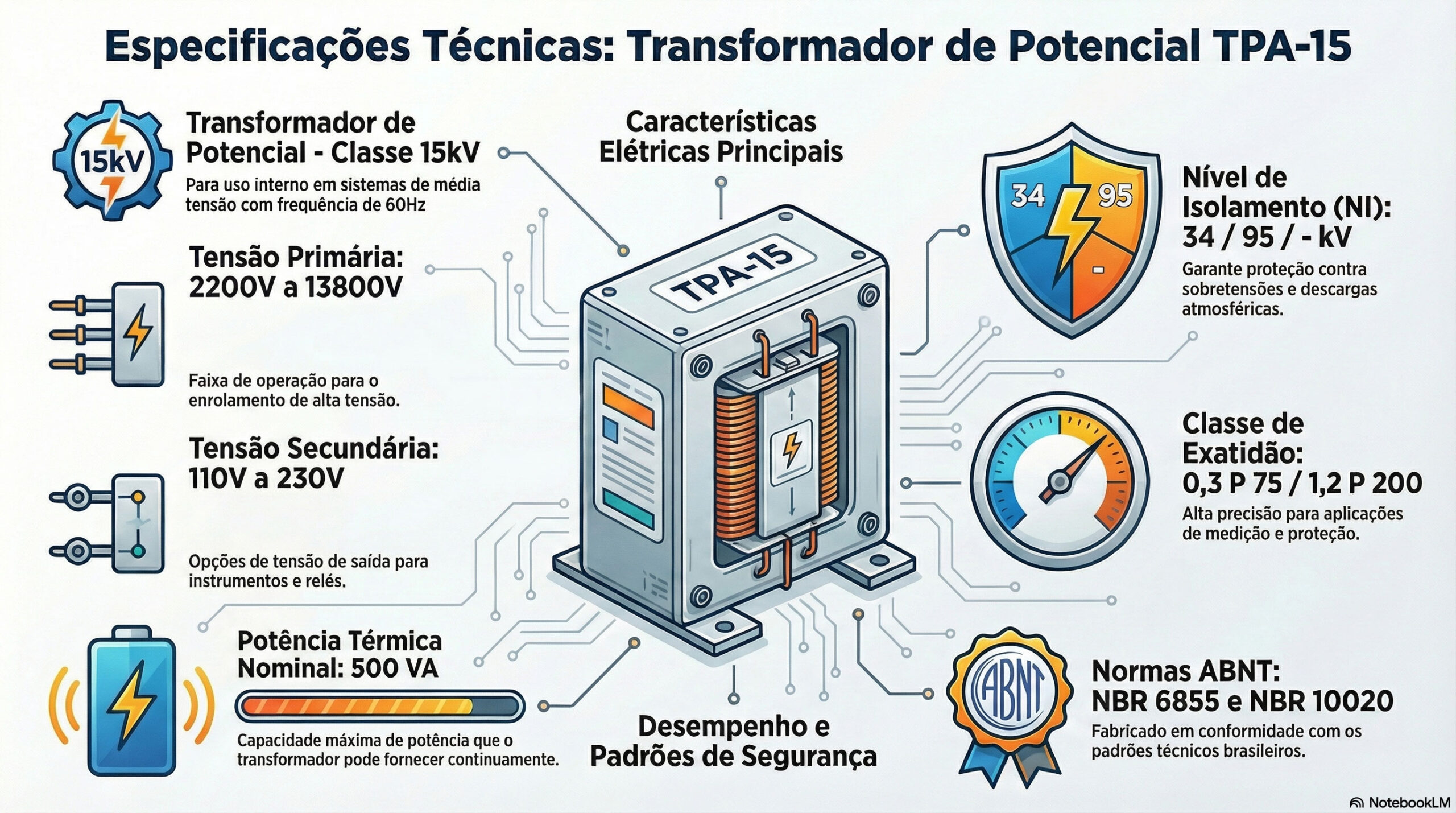

Hoje, vamos desvendar um desses heróis: o Transformador de Potencial TPA-15. À primeira vista, sua ficha técnica pode parecer um conjunto de códigos e números para especialistas. No entanto, ela esconde uma história fascinante. Nossa missão é transformar esses dados técnicos em quatro lições impressionantes sobre a excelência da engenharia elétrica.
A Arte de Domar a Média Tensão
A primeira e mais fundamental função do TPA-15 é realizar uma proeza de controle: reduzir tensões primárias altíssimas, que variam de 2.200V a impressionantes 13.800V, para níveis secundários muito mais baixos e seguros, como 115V ou 220V.
Pense na magnitude dessa transformação. É como pegar a força de uma cachoeira e canalizá-la para encher um copo d’água sem derramar uma gota. Essa redução drástica é o que permite que engenheiros e técnicos possam medir e monitorar a rede de média tensão com instrumentos convencionais, sem risco de acidentes fatais. O TPA-15 torna o invisível e perigoso em algo visível e mensurável, sendo o primeiro elo para o controle e a segurança de todo o sistema elétrico.
Precisão Cirúrgica: Medindo Energia com Exatidão de Laboratório
Como podemos confiar que a energia que medimos é a energia que de fato consumimos? Como garantimos que os sistemas de segurança atuarão exatamente quando necessário? A resposta está em um código que funciona como um selo de confiança duplo: a “Classe de Exatidão: 0,3 P 75 / 1,2 P 200“.
Este não é um valor único, mas sim a especificação de duas funções distintas em um único componente.
- A Precisão para Medição (
0,3 P 75): A primeira parte, classe0,3, é dedicada à medição para faturamento. Ela garante que o erro da medição seja de no máximo 0,3%. Essa exatidão cirúrgica é fundamental para que grandes consumidores paguem um valor justo pela energia, evitando prejuízos para qualquer uma das partes. - A Confiabilidade para Proteção (
1,2 P 200): A segunda parte, classe1,2, destina-se aos sistemas de proteção. Com um erro tolerado de 1,2%, sua prioridade não é a exatidão contábil, mas sim a robustez para operar de forma confiável sob condições de falha na rede, garantindo que disjuntores e relés atuem para isolar um curto-circuito.
Essa dualidade revela uma engenharia brilhante: o TPA-15 é projetado para ser, ao mesmo tempo, um instrumento de precisão para a justiça comercial e um sentinela confiável para a segurança operacional.
Uma Fortaleza Contra Surtos Elétricos
Uma rede elétrica está sujeita a ataques brutais, como raios e surtos de manobra. Como um equipamento de precisão sobrevive a esse ambiente hostil? A resposta está em seu “Nível de Isolamento (NI)”, especificado como 34 / 95 / - kV. Este código revela uma armadura de dupla camada.
- A Muralha contra Raios (
95 kV): O valor de 95.000 Volts é o Nível Básico de Impulso (NBI). Ele representa a capacidade do transformador de resistir a picos de tensão extremamente rápidos e intensos, como os causados por uma descarga atmosférica. É uma verdadeira fortaleza que protege o equipamento e tudo conectado a ele contra os eventos mais violentos da rede. - A Resistência à Sobretensão (
34 kV): O valor de 34.000 Volts representa a tensão suportável à frequência industrial. Isso significa que o transformador consegue suportar uma sobretensão contínua por um período mais longo (tipicamente um minuto em testes) sem falhar. É a prova de sua resiliência contra condições anormais, mas menos instantâneas, que também ocorrem no sistema.
Juntos, esses dois números mostram que o TPA-15 não foi projetado apenas para funcionar no dia a dia, mas para sobreviver e proteger sob as mais severas condições.
O Silêncio que Garante a Qualidade Suprema
Finalmente, chegamos a um indicador de qualidade de fabricação de elite: “Descargas Parciais: < 50 pC”. Mas o que são “descargas parciais”? Imagine-as como microfalhas, ou “sussurros” elétricos, ocorrendo dentro do isolamento do equipamento. São imperceptíveis a olho nu, mas, com o tempo, podem se agravar, degradar o isolamento e levar à falha completa e inesperada do transformador.
Para entender a magnitude deste valor, um “picoCoulomb” (pC) é um trilionésimo de um Coulomb, a unidade padrão de carga elétrica. É uma quantidade de energia inimaginavelmente pequena. Um limite de < 50 pC é um atestado de um processo de fabricação meticuloso, indicando que o isolamento interno é praticamente perfeito, livre de bolhas ou impurezas. Esse “silêncio elétrico” quase absoluto é a prova de que o TPA-15 foi construído para durar, oferecendo décadas de serviço confiável e seguro.
A Engenharia por Trás da Simplicidade
Uma simples ficha técnica de um componente como o TPA-15, que pesa seus 18 Kg e segue rigorosamente as normas NBR6855 e NBR10020, revela uma história de precisão, segurança e engenharia avançada. Cada número e especificação representa um desafio superado para garantir que a energia que alimenta nossas vidas seja domada, medida e entregue com a máxima confiabilidade.
