1. O Desafio da Estabilidade em Ambientes Ruidosos
No dia a dia da automação industrial, converter sinais de Corrente Alternada (CA) em dados legíveis e seguros para controladores é uma tarefa crítica, frequentemente dificultada pela presença de ruídos eletromagnéticos e harmônicas. Para o engenheiro de instrumentação, o desafio é garantir que a leitura de um motor ou carga pesada chegue ao CLP sem distorções, preservando a integridade dos equipamentos eletrônicos sensíveis.

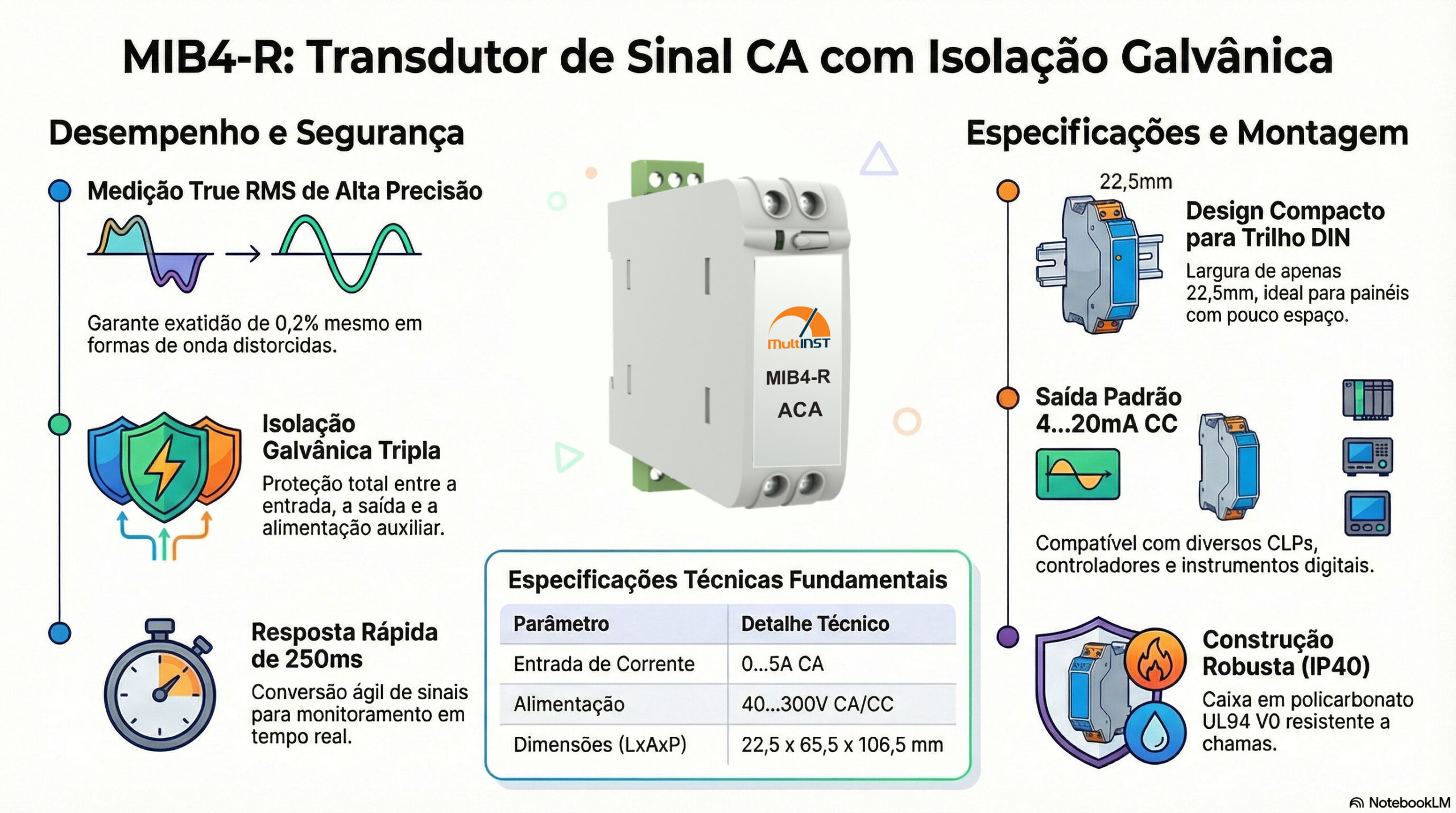

O MIB4-R, a solução compacta da Mult Inst, foi projetado especificamente para vencer essas barreiras. Mais do que um simples conversor, ele é um transdutor de sinal CA com isolamento galvânico total, capaz de traduzir grandezas elétricas complexas em sinais de controle precisos, mesmo nos ambientes mais hostis da planta industrial.
2. Precisão Inabalável com Medição True RMS
Em sistemas modernos, a presença de cargas não lineares (como inversores de frequência e fontes chaveadas) gera ondas de corrente distorcidas que enganam transdutores comuns. O MIB4-R resolve esse problema através da medição True RMS, que calcula o valor real da eficácia da onda, independentemente da sua forma ou distorção harmônica.
Tecnicamente, o dispositivo impressiona com uma precisão de 0,2% e um tempo de resposta de 250ms, operando em uma faixa de frequência de 40…65Hz. Embora o padrão de entrada seja de 0…5A AC, a flexibilidade é uma marca da Mult Inst, oferecendo outras faixas sob consulta para atender necessidades específicas de projeto.
“O MIB4-R oferece medição True RMS de corrente AC e possui campo de medição linear, garantindo a conversão precisa para um sinal de corrente contínua de 4…20mA.”
Análise do Especialista: Essa precisão cirúrgica é o que separa um sistema estável de um sistema propenso a paradas espúrias. Ao garantir uma leitura fiel em ambientes com alta taxa de harmônicas, o MIB4-R evita erros de interpretação nos algoritmos de controle, protegendo motores e processos críticos contra sobrecargas mal diagnosticadas.
3. O Escudo Invisível: Isolação Galvânica Total
A segurança operacional de um sistema interconectado depende da qualidade da isolação entre seus circuitos. O MIB4-R promove uma isolação galvânica total entre a entrada (medição), a saída (sinal) e a alimentação auxiliar.
Essa arquitetura cria uma barreira física que protege CLPs, indicadores e conversores a jusante contra surtos de tensão e transientes elétricos. Mais do que proteção, a isolação galvânica é a solução definitiva para eliminar os temidos loops de terra (ground loops), que costumam gerar sinais “fantasmas” e instabilidades inexplicáveis em sistemas de automação. Garantir a integridade do sinal de 4-20mA significa garantir que a decisão tomada pelo controlador seja baseada em dados reais e limpos.
4. Versatilidade Energética: A Fonte Universal de 40 a 300V
Um dos maiores diferenciais práticos do MIB4-R é sua fonte de alimentação auxiliar universal. Com suporte para uma faixa ampla de 40 a 300VCA / VCC, o dispositivo elimina a necessidade de múltiplos itens em estoque para diferentes tensões de painel.
Análise do Especialista: Esta versatilidade permite que o transdutor opere tanto em barramentos de corrente contínua (como sistemas de 48VDC ou 125VDC de subestações) quanto em derivações diretas de 110V ou 220V CA. Para o gestor de manutenção, isso significa ter um componente “coringa” que simplifica a especificação de novos projetos e reduz drasticamente o tempo de máquina parada por falta de peças sobressalentes.
5. Engenharia Compacta e Durabilidade com Lexan 940
A tendência de miniaturização dos painéis elétricos exige componentes que otimizem o espaço no trilho DIN sem comprometer a robustez. O MIB4-R entrega um formato extremamente esguio, com apenas 22,5 mm de largura, mas com uma profundidade total de 106,5 mm (corpo de 100,5 mm) e altura de 65,5 mm, pesando aproximadamente 0,12 kg.
A construção externa não deixa margem para falhas: o invólucro é fabricado em Policarbonato Lexan 940, material classificado como UL94 V0. Isso garante estabilidade térmica superior e propriedades autoextinguíveis, essenciais em painéis de alta densidade onde o calor pode ser um fator de risco. Além disso, o grau de proteção IP40 na caixa e IP20 nos bornes assegura que os terminais sejam finger-safe (protegidos ao toque), elevando o padrão de segurança para as equipes de campo durante manobras e inspeções.
6. O Futuro do Monitoramento de Corrente
O MIB4-R prova que a evolução dos componentes de base é a chave para a robustez da Indústria 4.0. Ao combinar medição True RMS de alta fidelidade, isolação galvânica robusta e uma fonte universal em um invólucro de engenharia avançada, a Mult Inst oferece ao mercado um dispositivo que redefine o que esperamos de um transdutor de corrente.
Em sistemas industriais complexos, pequenas falhas de leitura podem escalar para grandes prejuízos financeiros. Investir na precisão do MIB4-R é, antes de tudo, investir na continuidade e na segurança do seu processo.
